  3. 某10层现浇钢筋混凝土框架-剪力墙普通办公楼，如题图所示，质量和刚度沿竖向分布均

某10层现浇钢筋混凝土框架-剪力墙普通办公楼，如题图所示，质量和刚度沿竖向分布均

最全题库2022-08-02  33

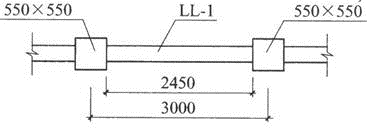

问题 某10层现浇钢筋混凝土框架-剪力墙普通办公楼，如题图所示，质量和刚度沿竖向分布均匀，房屋高度为40m；设一层地下室，采用箱形基础。该工程为丙类建筑，抗震设防烈度为9度，Ⅲ类建筑场地，设计地震分组为第一组，按刚性地基假定确定的结构基本自振周期为0.8s。混凝土强度等级采用C40（fc＝19.1N/mm2，ft＝1.71N/mm2）。各层重力荷载代表值相同，皆为6840kN；柱E承担的重力荷载代表值占全部重力荷载代表值的1/20。在该房屋中1～6层沿地震作用方向的剪力墙连梁LL—1平面如题27图所示，抗震等级为一级，截面b×h＝350mm×400mm，纵筋上、下部各配425，h0＝360mm；箍筋采用HRB335（fyv＝300N/mm2），截面按构造配箍即可满足抗剪要求。试问，下面依次列出的该连梁端部加密区及非加密区的几组构造配箍，其中哪一组能够满足相关规范、规程的最低要求？（　　）提示：选项中4××，代表4肢箍。
选项
答案 D
解析 根据《高层建筑混凝土结构技术规程》（JGJ3—2010）第7.1.3条规定，跨高比小于5的连梁应按本章的有关规定设计，跨高比不小于5的连梁宜按框架梁设计。本题中，跨高比ln/h＝2.45/0.4＝6.125＞5，因此该连梁宜按框架梁设计。根据第6.3.2条第4款规定，抗震设计时，梁端箍筋的加密区长度、箍筋最大间距和最小直径应符合表6.3.2-2的要求，当梁端纵向钢筋配筋率大于2%时，箍筋最小直径应比表6.3.2-2中规定增大2mm。该梁纵筋配筋率ρ＝1964/（350×360）＝1.6%＜2%，因此箍筋直径按表6.3.2-2取值即可。根据表6.3.2-2规定，对于一级抗震等级，梁端箍筋加密区最小直径为10mm，最大间距为100mm，因此箍筋加密区应配10@100。根据第6.3.5条式（6.3.5－1）规定，对于箍筋非加密区，框架梁箍筋面积配筋率ρsv≥0.3ft/fyv＝0.3×1.71/300＝0.171%。本题采用4肢箍，因此非加密区箍筋间距最大值为：s＝Asv/（bρsv）＝314/（350×0.171%）＝525mm。根据第6.3.5条第5款规定，框架梁非加密区箍筋最大间距不宜大于加密区箍筋间距的2倍，因此取非加密区箍筋间距s≤2×100＝200mm。
转载请注明原文地址:https://tihaiku.com/jzgc/1080913.html
本试题收录于： 结构专业考试一级题库注册结构工程师分类

结构专业考试一级

注册结构工程师
