某工业钢平台主梁,采用焊接工字形断面,如题图所示,Ix=41579×106mm4
某工业钢平台主梁,采用焊接工字形断面,如题图所示,Ix=41579×106mm4
考试题库
2022-08-02
62
问题
某工业钢平台主梁,采用焊接工字形断面,如题图所示,Ix=41579×106mm4,Q345-B钢制造,由于长度超长,需在现场拼接。

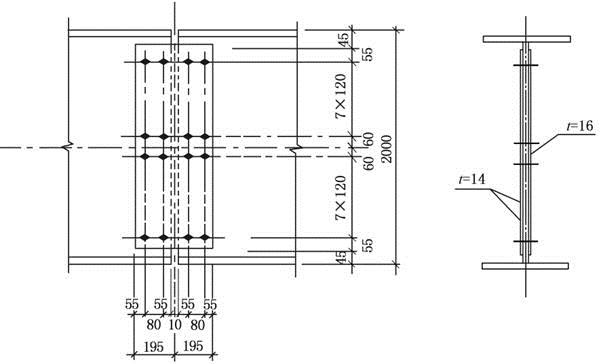

主梁腹板拟在工地用10.9级摩擦型高强螺栓进行双面拼接,如题图所示。连接处构件接触面处理方法为喷砂后生赤锈;拼接处梁的弯矩设计值Mx=6000kN·m,剪力设计值V=1200kN。试问,主梁腹板拼接采用的高强螺栓型号,应按下列何项采用?( )提示:弯矩设计值引起的单个螺栓水平方向最大剪力NVM=M腹ymax/(2∑yi2)=142.2kN。
A.M16B.M20C.M22D.M24
选项
A.M16
B.M20
C.M22
D.M24
答案
C
解析
每个螺栓承担的竖向剪力设计值为:Nvv=V/n=1200/(2×16)=37.5kN。则螺栓承受最大剪力为:
根据《钢结构设计标准》(GB50017—2017)第11.4.2条第1款式(11.4.2-1)规定,一个高强度螺栓的预拉力设计值为:P=Nv/(0.9nfμk)=147.06/(0.9×2×0.45×1)=181.56kN。式中,k为孔型系数,标准孔取1.0;nf为传力摩擦面数目,取为2;μ为摩擦面的抗滑移系数,按表11.4.2-1取为0.45。根据表11.4.2-2可知,选M22的螺栓,此时一个高强度螺栓的预拉力设计值为P=190kN,满足要求。
