某二层钢结构平台布置及梁、柱截面特性如图所示,抗震设防烈度为7度,抗震设防类别为丙类,所有构件的安全等级均为二级。Y向梁柱刚接形成框架结构,X向梁与柱铰接,设置柱间支撑保证侧向稳定且满足强支撑要求,柱脚均满足刚接假定。所有构件均采用Q235钢制作,梁柱截面均为HM294×200×8×12。注:根据《钢结构设计标准》(GB50017—2017)作答。

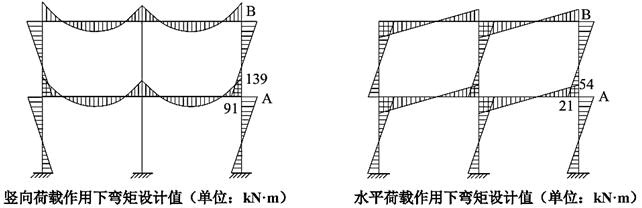

假定,Y向框架的层间位移角为1/571,一阶弹性分析得到的框架弯矩设计值如题27图所示。试问,按调幅幅度最大的原则采用弯矩调幅设计时,节点A处梁端弯矩设计值和柱AB柱下端弯矩设计值(kN·m),分别与下列何项数值最为接近?( )提示:轧制型钢腹板圆弧段半径按0.5倍翼缘厚度考虑。
A.154,90B.154,112C.165,94D.165,112
选项
A.154,90
B.154,112
C.165,94
D.165,112
答案
D
解析
根据《钢结构设计标准》(GB 50017—2017)第3.5.1条表3.5.1可得:
故翼缘为S1级,腹板为S1级。根据第10.1.3条第3款可知,梁端水平弯矩不调幅,柱端弯矩不调幅。根据第10.2.2条表10.2.2-1可知,按1.05侧移增大后仍可以满足位移角线值要求,故可按20%调幅,M梁=139×(1-0.2)+54=165.2kN·m;M柱=91+21=112kN·m。【考点分析】本题主要考查弯矩调幅设计。【解题思路】本题解题分析步骤如下:①根据《钢结构设计标准》(GB 50017—2017)第3.5.1条表3.5.1,计算板件宽厚比等级;②根据第10.1.3条第3款、第10.2.2条表10.2.2-1,对梁进行弯矩调幅。
