问题

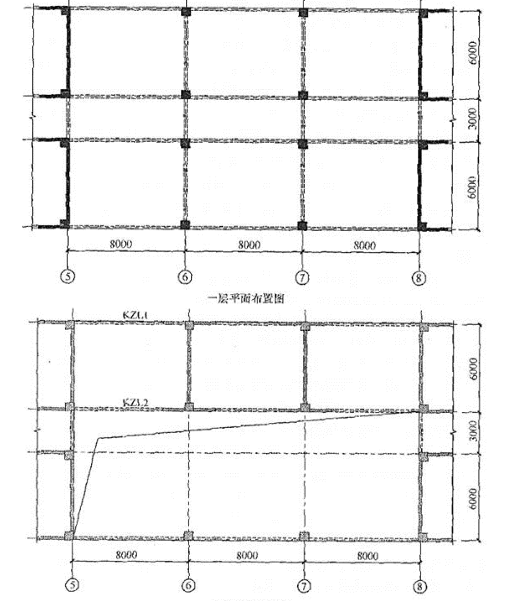

某平面为矩形的24层现浇钢筋混凝土部分框支剪力墙结构,房屋总高度为75.00m,一层为框支层,转换层楼板局部大开洞,如图所示,其余楼板均连续。所在地区设防烈度为8度(0.20g),丙类建筑,安全等级为二级。转换层混凝土强度等级为C40,钢筋采用HRB400
假定,⑤轴落地剪力墙处,由不落地剪力墙传来的按刚性楼板计算的楼板组合剪力设计值V0=1400kN,KZL1、KZL2穿过⑤轴墙的纵筋As=4200mm2,转换楼板配筋验算宽度按bf=5600mm,板面、板底配筋相同,且均穿过周边墙梁。试问,该转换楼板厚度tf(mm)及板底最小配筋应为下列何项数值,才能满足规范、规程的最低抗震要求?( )提示:(1)框支层楼板按构造配筋时,满足竖向承载力和水平平面内抗弯要求;(2)核算转换层楼板的截面时,板宽bf=6300mm,忽略梁截面。A.tf=180mm,12@200B.tf=200mm,12@200C.tf=220mm,12@200D.tf=250mm,14@200
选项
A.tf=180mm,12@200
B.tf=200mm,12@200
C.tf=220mm,12@200
D.tf=250mm,14@200
答案
B
解析
根据《高层建筑混凝土结构技术规程》(JGJ 3—2010)第10.2.24条规定,截面剪力设计值应满足下式要求:Vf≤(0.1βcfcbftf)/γRE。
该地区设防烈度为8度,因此Vf=2V0=2800kN。
代入数值得,Vf=2.0×1400×103≤0.1×1.0×19.1×6300×tf/0.85。
解得tf≥198mm。因此tf=200mm可以满足要求。
根据式(10.2.24-2),Vf=2.0×1400×103≤(360×As)/0.85。解得As≥6611mm2。As包括梁、板顶和板底全部钢筋。
根据10.2.23条规定,框支转换层楼板厚度不宜小于180mm,应双层双向配筋,且每层每方向的配筋率不宜小于0.25%。按间距为200mm双层布置板底钢筋时,所需单根钢筋截面积为:(6611-4200)/5600×200/2=43mm2。钢筋直径为12mm即可满足要求。
当板厚为200mm时,12@200的配筋率为113.1/200/200=0.28%>0.25%,满足要求。
