某8度设防地区建筑,不设地下室,水下成孔混凝土灌注桩,桩径800mm,C40混凝

免费题库2022-08-02  35

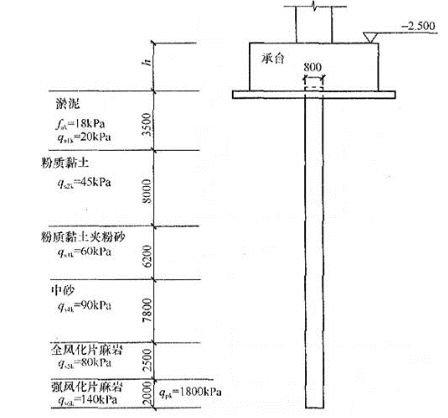

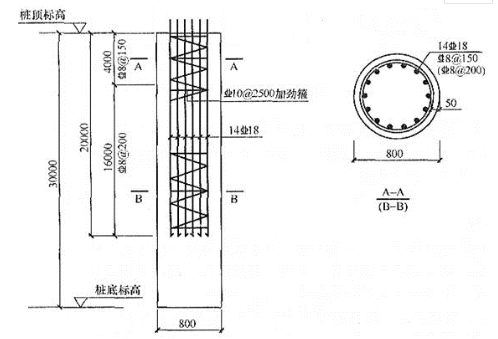

问题 某8度设防地区建筑,不设地下室,水下成孔混凝土灌注桩,桩径800mm,C40混凝土,桩长30m,桩底端进入强风化片麻岩,桩基按位于腐蚀环境设计。独立桩承台,承台间设置连系梁。桩基础及土层剖面如图所示。试问,题11图所示工程桩结构中,有几处不满足《建筑地基基础设计规范》(GB 50007—2011)及《建筑桩基技术规范》(JGJ 94—2008)的构造要求?(  )A.1B.2C.3D.≥4

选项 A.1
B.2
C.3
D.≥4

答案 D

解析 主筋配置要求核验内容有:
①配筋率。根据《建筑桩基技术规范》(JGJ 94—2008)第4.1.1条第1款规定,桩身主筋配筋率需大于0.65%,本题中配筋率为:ρ=14×254.5/(3.14×8002/4)=0.7%>0.65%。满足要求。
②主筋间距。根据《桩规》第4.1.1条第3款规定,主筋净间距不应小于60mm。本题主筋间距为:3.14×(800-2×50-18)/14-18=135mm,满足要求。
③保护层厚度。根据《建筑地基基础设计规范》(GB 50007—2011)第8.5.3条第11款规定,腐蚀环境中的灌注桩主筋混凝土保护层厚度不应小于55mm,本题保护层厚度为50mm,因此不满足要求。
④主筋配置范围。根据《地规》第8.5.3条第8款第3项,8度及8度以上地震区的桩,应通长配筋。本题为8度区,但未通长配置主筋,因此不满足要求。
⑤主筋直径。根据《地规》第8.5.3条第9款规定,腐蚀环境中的灌注桩主筋直径不宜小于16mm,非腐蚀性环境中灌注桩主筋直径不应小于12mm。本题为腐蚀环境,主筋为14mm,因此不满足要求。
箍筋配置要求核验内容有:
①箍筋直径及间距。根据《桩规》第4.1.1条第4款规定,箍筋直径不应小于6mm,间距宜为200~300mm,本题中箍筋直径为8mm,非加密区间距为200mm,因此满足要求。
②加密区箍筋设置。根据《桩规》第4.1.1条第4款规定,桩顶以下5d范围内的箍筋应加密,间距不应大于100mm。本题加密区间距为150mm,因此加密区箍筋间距不满足要求。
③加强箍筋设置。根据《桩规》第4.1.1条第4款规定,钢筋笼长度超过4m时,应每隔2m设一道直径不小于12mm的焊接加劲箍筋,本题中为加劲箍筋直径为10mm,间距为2.5m,因此不满足要求。
综上,主筋配置有3项不符合规范要求,箍筋配置有2项不满足规范要求,总共有5项不满足规范要求,因此选择D项。
