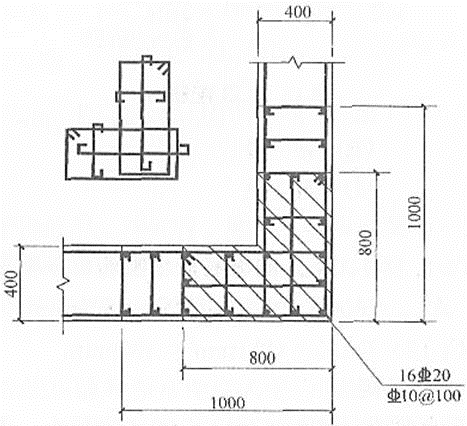

问题 某现浇钢筋混凝土框架—剪力墙结构高层办公楼，抗震设防烈度为8度（0.2g），场地类别为Ⅱ类，抗震等级：框架二级、剪力墙一级，混凝土强度等级：框架柱及剪力墙C50，框架梁及楼板C35，纵向钢筋及箍筋均采用HRB400（Φ）。某剪力墙的墙肢截面高度均为hw＝7900mm，其约束边缘构件YBZ1配筋如题图所示，该墙肢底截面的轴压比为0.4。试问，图中YBZ1有几处违反规范的抗震构造要求，并简述理由。（　　）提示：YBZ1阴影区和非阴影区的箍筋和拉筋体积配箍率满足规范要求。A. 无违反 B. 有一处 C. 有二处 D. 有三处
选项 A. 无违反
B. 有一处
C. 有二处
D. 有三处
答案 C
解析 YBZ1阴影部分纵向钢筋面积为：A＝16×314＝5024mm2＜0.012Ac＝0.012×（800^2－400^2）＝5760mm2，不符合《混凝土结构设计规范》（GB 50010—2010）（2015年版）第11.7.18条或《建筑抗震设计规范》（GB 50011—2010）（2016年版）表6.4.5-3要求。
YBZ1沿墙肢长度1000mm＜0.15hw＝0.15×7900＝1185mm，不符合《混规》表11.7.18或《抗规》表6.4.5-3要求。
答案选C。
【考点分析】
本题主要考点为：
①剪力墙约束边缘构件阴影部分纵向钢筋最小截面面积的构造要求；
②剪力墙约束边缘构件沿墙肢长度的构造要求。
【解题思路】
本题解题分析步骤如下：
①根据《混规》第11.7.18条或《抗规》表6.4.5-3判断剪力墙约束边缘构件阴影部分纵向钢筋最小截面面积的构造要求；
②根据《混规》表11.7.18或《抗规》表6.4.5-3判断剪力墙约束边缘构件沿墙肢长度的构造要求。
