某多层框架结构办公楼,上部结构划分为两个独立的结构单元进行设计计算,防震缝处采用

资格题库2022-08-02  23

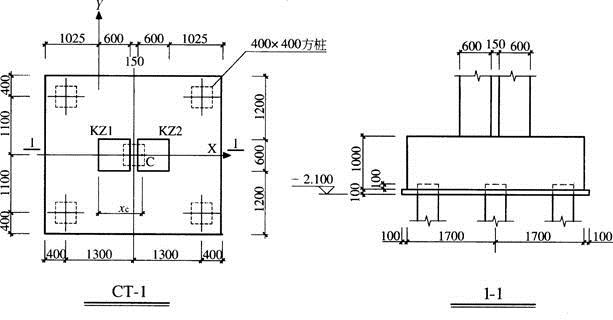

问题 某多层框架结构办公楼,上部结构划分为两个独立的结构单元进行设计计算,防震缝处采用双柱方案,缝宽150mm,缝两侧的框架柱截面尺寸均为600mm×600mm,图为防震缝处某条轴线上的框架柱及基础布置情况。上部结构柱KZl和KZ2作用于基础顶部的水平力和弯矩均较小,基础设计时可以忽略不计。[2011年真题]提示:本题按《建筑桩基技术规范》(JGJ 94—2008)作答。1.对应于某起控制作用的荷载效应标准组合,上部结构柱KZl和KZ2作用于基础顶部的轴力分别为2160kN和3840kN。试问,在图示参考坐标系下,两柱的竖向力合力作用点位置xc(mm)与下列何项数值最为接近?(  )A. 720 B. 740 C. 760 D. 780

选项 A. 720
B. 740
C. 760
D. 780

答案 D

解析 KZ1及KZ2竖向力对基准点的力矩大小与其合力对该点力矩的大小相同,在图示参考坐标系下,可求得二者合力点的位置,可求得两柱的竖向合力作用点位置距离为:由此可知,D项数值最为接近。
