一锚杆挡土墙肋柱如图6-29所示,其宽、高、厚分别为a=0.5m,H= 5.0m
一锚杆挡土墙肋柱如图6-29所示,其宽、高、厚分别为a=0.5m,H= 5.0m
免费题库
2022-08-02
76
问题

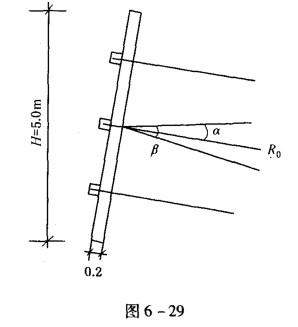

一锚杆挡土墙肋柱如图6-29所示,其宽、高、厚分别为a=0.5m,H= 5.0m,b = 0.2m。打三层锚杆,锚杆支点处反力Rn均为150kN,锚杆对水平方向的倾角β均为10°,肋柱竖直倾角α为5°,重度y为25kN/m3。不考虑肋柱所受到的摩擦力和其他阻力的情况下,肋柱基底压应力σ估算结果为( )kPa。
A. 104 B. 259 C. 364 D. 519
选项
答案
D
解析
肋柱基底总压力为:∑N =3Rntan(β-α) +yabH = 3×150×tan( 10°-5°) +25×0.5×0.2×5 =51.9kN;肋柱基底压应力为:
转载请注明原文地址:https://tihaiku.com/jzgc/1000337.html
