  3. 阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。 【说明】

阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。 【说明】

admin2022-08-02  61

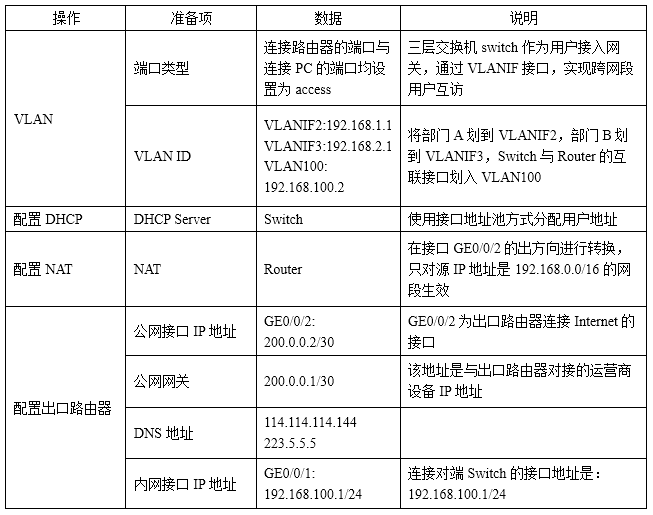

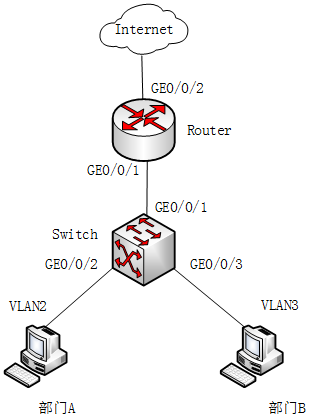

问题 阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。【说明】如图1-1所示，某公司拥有多个部门且位于不同网段，各部门均有访问Internet需求。 网络规划内容如表1-1所示。【问题1】(每空1分，共6分)请将网络规划表中给出的地址填入下列对应的命令片段中。 1.配置交换机#配置连接用户的接口和对应的VLANIF接口。＜HUAWEI> system-view[HUAWEI] sysname Switch[Switch] vlan batch 2 3[Switch] interface gigabitethernet 0/0/2[Switch-GigabitEthernet0/0/2] port link-type access[Switch-GigabitEthernet0/0/2] port default vlan 2[Switch-GigabitEthernet0/0/2] quit[Switch] interface vlanif 2[Switch-Vlanif2] ip address （1）        24[Switch-Vlanif2] quit[Switch] interface vlanif 3[Switch-Vlanif3] ip address（2）24[Switch-Vlanif3] quit#配置连接路由器的接口和对应的VLANIF接口。[Switch] vlan batch 100[Switch] interface gigabitethernet 0/0/1[Switch-GigabitEthernet0/0/1 ] port link-type access [Switch-GigabitEthernet0/0/1] port default vlan 100 [Switch-GigabitEthernet0/0/1 ] quit[Switch] interface vlanif 100[Switch-Vlanif100] ip address（3）24[Switch-Vlanif100] quit #配置DHCP服务器。[Switch] dhcp enable [Switch] interface vlanif 2 [Switch-Vlanif2] dhcp select interface [Switch-Vlanif2] dhcp server dns-list（4）[Switch-Vlanif2] quit2.配置路由器#配置连接交换机的接口对应的IP地址。＜Huawei> system-view[Huawei] sysname Router[Router] interface gigabitethernet 0/0/1[Router-GigabitEthernet0/0/1] ip address（5）24[Router-GigabitEthernet0/0/1] quit#配置连接公网的接口对应的IP地址。[Router] interface gigabitethernet 0/0/2[Router-GigabitEthernet0/0/2] ip address（6）[Router-GigabitEthernet0/0/2] quit【问题2】（每空2分，共6分）在Router配置两条路由，其中静态缺省路由下一跳指向公网的接口地址是（ 7 ），回程路由指向交换机的接口地址是（ 8 ）。需要在Switch配置一条静态缺省路由，下一跳指向的接口地址是（ 9 ）。【问题3】（每空2分，共8分）在该网络中，给Router设备配置（ 10 ）功能，使内网用户可以访问外网，转换后的地址是（ 11 ）。在该网络的规划中，为减少投资，可以将接入交换机换成二层设备，需要将（ 12 ）作为用户的网关，配置VLANIF接口实现跨网段的（ 13 ）层转发。
选项
答案
解析 【问题1】
（1）192.168.1.1
（2）192.168.2.1
（3）192.168.100.2
（4）114.114.114.114 223.5.5.5
（5）192.168.100.1
（6）200.0.0.2 30
【问题2】
（7）200.0.0.1
（8）192.168.100.2
（9）192.168.100.1
【问题3】
（10）NAT或网络地址转换
（11）200.0.0.2
（12）路由器
（13）三


问题一：
（1）通过表1-1中的描述可知，vlanif2的ip是192.168.1.1。
（2）通过表1-1中的描述可知，vlanif3的ip是192.168.2.1。
（3）通过表1-1中的描述可知，vlanif100的ip是192.168.100.2。
（4）通过表1-1中的描述可知，dns的ip分别是114.114.114.114 223.5.5.5。
（5）通过表1-1中的描述可知，路由器的g0/0/1的ip是192.168.1.1。
（6）通过表1-1中的描述可知，路由器的g0/0/2的ip是200.0.0.2，注意写上子网掩码。

问题二：
（7）在路由器配置缺省路由，下一跳地址通过表1-1可知是200.0.0.1；
（8）回程路由又叫回包路由，当路由器收到从外网发往内网的数据包时，要把数据包交给内网的交换机。通过表和图可知，该接口即为vlan100的接口地址。
（9）交换机上配缺省路由，即数据包要交给路由器的g0/0/1接口。

问题三：
（10）通过配置nat，可以使内网访问外网。
（11）转换后的地址为路由器的公网ip地址。
（12）路由器的子接口作为内网电脑的网关。
（13）vlan之间的流量转发需要通过网络层设备处理。
