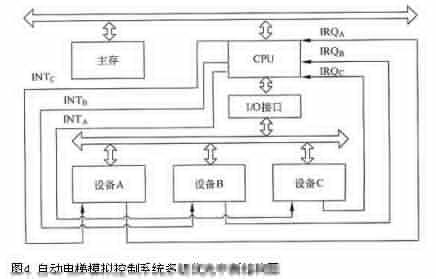

问题 王工在实验室负责自动电梯模拟控制系统的设计，自动电梯模拟控制系统需要完成电梯运行控制算法、输入界面和输出界面三项主要任务。系统结构图如图1所示。根据电梯运行的流程，把电梯划分为停止状态、运行状态、开门状态和关门状态4种控制状态。停止状态是指电梯在没有任何请求的情况下静止状态，而不是指电梯在运行过程中开门前的停顿状况，本题忽略停顿状况，把电梯从运行状态直接迁移为开门状态。电梯根据控制状态的迁移规则进行状态迁移，系统初始时，电梯处于停止状态。问题1：电梯根据控制状态的迁移规则进行迁移，其状态迁移图如图2所示。请根据下面状态转移的条件，完成状态迁移图。可供选择的状态转移条件：a．其他楼层有呼叫请求；b．无呼叫请求；c．乘客进入电梯或等待一段时间后；d．到达请求楼层；e．电梯所在楼层有呼叫请求。问题2：电梯运行处理程序的流程图如图3所示。请完成该流程图。问题3：系统采用多级优先级中断结构，如图4所示。它要求CPU在执行完当前指令时转而对中断请求进行服务。设备A连接于最高优先级，设备B次之，设备C又次之。IRQx为中断请求信号，INTx为CPU发出的中断响应信号。现假设：TDC为硬件中断周期时间；TM为一个指令执行周期时间；TA、TB、TC分别为A、B、C的中断服务程序执行时间；TS、TR为保护现场和恢复现场所需的时间。图5是中断处理过程示意图。当三个设备同时发出中断请求时，依次处理设备A、B、C的时间是多少?这种结构下中断饱和时间是多少?
选项
答案
解析 问题1：(1)其他楼层有呼叫请求，或a；  (2)到达请求楼层，或d；(3)乘客进入电梯或等待一段时间后，或c；    (4)无呼叫请求，或b；(5)电梯所在楼层有呼叫请求，或e；(6)其他楼层有呼叫请求，或a。

问题2：(1)改变状态为开门    (2)当前层上移一层    (3)改变状态为开门    (4)改变状态为向下    (5)改变状态为向上

电梯各个状态的处理过程是，根据电梯状态，调用相应的控制状态的处理程序来控制电梯的运行。图3为电梯运行状态的处理流程图。当进入电梯运行状态后，首先判断当前电梯的运行方向。

程序处理逻辑如下：

1．当电梯向上运行时：

(1)若当前层有内部请求，或外部有向上请求，或外部有向上和向下请求，则改变状态为开门，返回；否则，转(2)；

(2)若当前层上方有内外请求，则当前层上移一层，返回；否则，转(3)；

(3)若当前层有外部向下请求，则改变状态为开门状态，返回；否则，转(4)；

(4)若当前层下方有内外请求，则改变状态为向下，返回。

2．当电梯向下运行时：

(1)若当前层有内部请求，或外部有向下请求，或外部有向上和向下请求，则改变状态为开门，返回；否则，转(2)；

(2)若当前层下方有内外请求，则当前层下移一层，返回；否则，转(3)；

(3)若当前层有外部向上请求，则改变状态为开门状态，返回；否则，转(4)；

(4)若当前层上方有内外请求，则改变状态为向上，返回。

问题3：tA=TM+TDC+TS+TA+TR；  tB=TDC+TS+TB+TR； tC=TDC+TS+TC+TR；

中断饱和时间为：T=tA+tB+tC或T=TM+3TDC+3TS+TA+TB+TC+3TR该问题是一个关于多级中断的问题，题中现假设TDC为硬件中断周期时间，TM为一个指令执行周期时间，TA、TB、TC分别为A、B、C的中断服务程序执行时间，TS、TR为保护现场和恢复现场所需的时间。

当三个设备同时发出中断请求时，依次处理设备A、B、C的时间分别为： tA=TM+TDC+TS+TA+TR；    tB=TDC+TS+TB+TR； tC=TDC+TS+TC+TR；

注意，TM只执行1次。这种结构下中断饱和时间是：T=tA+tB+tC=TM+3TDC+3TS+TA+TB+TC+3TR
