  3. 某综合化智能空气净化器设计以微处理器为核心，包含各种传感器和控制器，具有检测环境

某综合化智能空气净化器设计以微处理器为核心，包含各种传感器和控制器，具有检测环境

admin2022-08-02  48

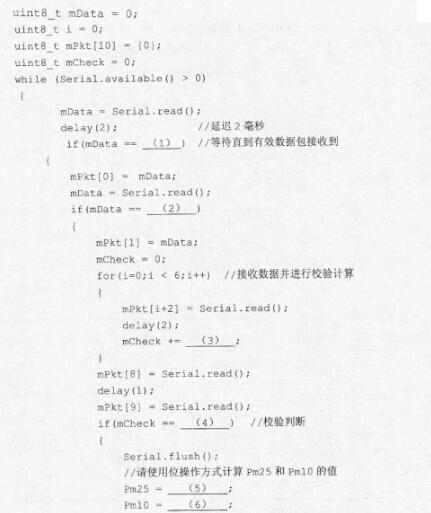

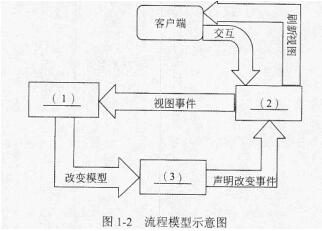

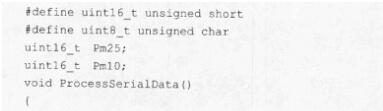

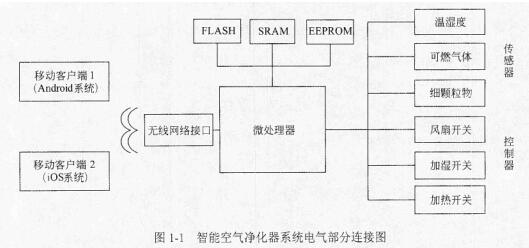

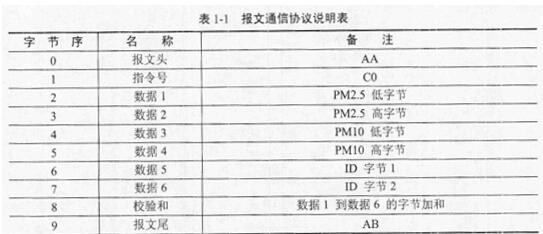

问题 某综合化智能空气净化器设计以微处理器为核心，包含各种传感器和控制器，具有检测环境空气参数（包含温湿度、可燃气体、细颗粒物等），空气净化、加湿、除湿、加热和杀菌等功能，并能通过移动客户端对其进行远程控制。图1-1为该系统电气部分连接图，除微处理器外，还包括了片上32KJBFLASH，以及SRAM和EEPROM。问题：1.1   该系统的SRAM的地址线宽度为11，数据线宽度为8，其容量为多少字节？ 问题：1.2   该系统分别设计了IOS和Android两种不同操作系统下的客户端程序，二者在开发上都使用MVC（模型（M）—视图（V）—控制器（C））设计模式。在典型的程序设计中，用户可以直接和视图进行交互，通过对事件的操作，可以触发视图的各种事件，再通过控制器，以达到更新模型或数据的目的。请完善图1-2所示的流程模型。问题：1.3   该系统采用数字式激光传感器检测PM2.5、PM10，并通过异步串行接口将数据上报给处理器，通信波特率为9600bps，上报周期为1.5秒，数据帧内容包括：报文头、指令号、数据（6字节）、校验和及报文尾，具体字段描述如表1-1所示。王工根据数据报文通信协议，使用C语言编写了对应的数据接收和校验程序，请根据注释要求补全程序。程序段如下：
选项
答案

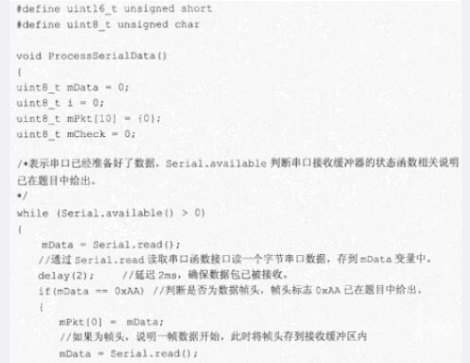

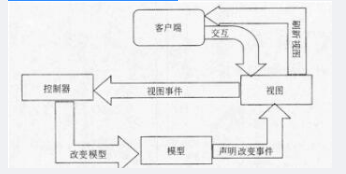

解析 问题1.1、211×8=2048B=2KB问题1.2、(1)控制器     (2)视图     (3)模型问题1.3、(1)0xAA    (2)0xC0    (3)mPkt[i+2]    (4) mPkt[8]    (5)(uintl 6_t) mPkt[2]|(uintl 6_t) (mPkt[3]＜＜8)或其等价形式  (6)(uintl 6_t) mPkt[4]|(uintl 6_t) (mPkt[5]＜＜8)或其等价形式问题1.1、本题考查嵌入式系统设计的基本概念和代码阅读与编写的能力。此类题目要求考生认真阅读题目所述嵌入式系统的结构，了解设计过程，根据要求仔细阅读并理解代码，根据代码上下文填入所缺内容。该微处理器系统拥有一块11条地址线、8条数据线的SRAM，要求计算其容量。此题考查嵌入式系统微处理器体系结构的基本概念。题目说明有8根数据线，表示访问数据一次可以访问8个bit（一个字节），即一个单元放一个字节。有11根地址线，表示编址为0?211-1。 问题1.2、此题考查嵌入式系统软件设计的基本概念和流程。客户端软件开发使用框架形式，采用模型（M）—视图（V）—控制器（C）设计模式。MVC模式使应用程序的输入、处理和输出分开。使用MVC应用程序被分成三个核心部件：模型（M）、视图（V）、控制器（C），它们各自处理自己的任务。视图是用户看到并与之交互的界面。对老式的Web应用程序来说，视图就是由HTML元素组成的界面，在新式的Web应用程序中，HTML依旧在视图中扮演着重要的角色，但一些新的技术已层出不穷，它们包括Adobe Flash和XHTML，XML/XSL，WML等一些标识语言和Webservices。如何处理应用程序的界面变得越来越有挑战性。MVC的好处是它能为你的应用程序处理很多不同的视图。模型表示企业数据和业务规则。在MVC的三个部件中，模型拥有最多的处理任务。例如它可能用像EJBs和Cold Fusion Components这样的构件对象来处理数据库。被模型返回的数据是中立的，就是说模型与数据格式无关，这样一个模型能为多个视图提供数据。由于应用于模型的代码只需写一次就可以被多个视图重用，所以减少了代码的重复性。控制器接受用户的输入并调用模型和视图去完成用户的需求。所以当单击Web页面中的超链接和发送HTML表单时，控制器本身不输出任何东西和做任何处理。它只是接收请求并决定调用哪个模型构件去处理请求，然后确定用哪个视图来显示模型处理返回的数据。完整的流程模型如下图所述：问题1.3、此题考查嵌人式系统底层代码的阅读与理解及编写的能力，结合题目给出的代码分析如下：首先定义数据类型，为了在不同平台之间更方便的移植，嵌入式系统代码编写时经常对数据类型进行重新定义。题目代码中明确说明了此类定义后，考生在答题时应尽量使用定义后的数据类型声明。通过上述分析，容易得出各问题答案如下：(1)判断是否为数据帧的帧头，查题干数据可知帧头标识为0xAA；(2)判断是否为数据帧的指令号，查题干数据可知指令号为0xC0；(3)进行CRC计算，根据代码上下文可知为为第2~7字节数据，mPkt[i+2]；(4)进行CRC校验，查题干数据可知CRC校验位为mPkt[8]；(5)考查位操作，根据题干数据可知为数据2左移8位加上数据1 (uintl 6_t) mPkt[2]|(uintl 6_t) (mPkt[3]＜＜8)或者(uintl 6_t) ((mPkt[3]＜＜8)|mPkt[2])；(6)考查位操作，根据题干数据可知为数据4左移8位加上数据3 (uintl 6_t) mPkt[4]|(uintl 6_t) (mPkt[5]＜＜8)或者(uintl 6_t) ((mPkt[5]＜＜8)|mPkt[4])。
