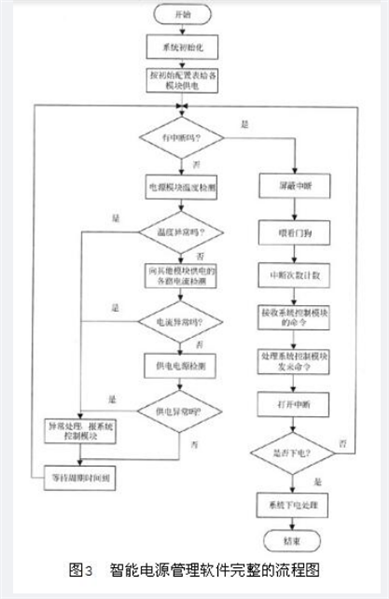

问题 某公司承接了某嵌入式系统的研制任务。该嵌入式系统由数据处理模块、系统管理模块、FC网络交换模块和智能电源模块组成,系统组成如图1所示。数据处理模块处理系统的应用任务;系统管理模块除了处理系统的应用任务外,还负责管理整个嵌入式系统;FC网络交换模块采用消息机制,支持广播和组播,主要负责系统的数据交换;智能电源模块负责给其他模块供电,该模块根据系统命令可以给其他模块供电或停止供电。1、该系统的软件大部分是用C语言编程的,编程人员经常会使用运算符,请按优先级由高到低的次序,重新排序下面的运算符:%, =, <=, &&。2、该系统的开发要求按软件能力成熟度模型CMM 3级开发,请回答下列问题: (1)CMM 3级包含多少个关键过程域? (2)请写出CMM 3级的关键过程域。 (3)CMM2级包含多少个关键过程域? (4)在对该开发软件单位进行CMM 3级达标评级时,只需检查3级的关键过程域还是3级和2级的关键过程域都需要检查?3、(1)在本系统中,FC网络采用何种拓扑结构?请从如下4项中选择最为合适的。 A.总线 B.树型 C.星形 D.点对点 (2)FC网络除了用于交换的光纤基础架构,还必须有高性能的I/O通道结构支持,I/O通道在FC网络中的优势是什么?4、智能电源模块首先进行系统初始化,初始化后各设备就可使用,再根据系统初始配置表对嵌入式系统的其他模块供电。智能电源模块通常完成两件事情:一、周期性地查询本模块温度、各路电流(给各模块供电的)以及电源模块的供电是否异常,如果异常,则进行异常处理,并报系统管理模块,由系统管理模块进行决策;二、进入中断处理程序,处理系统管理模块的各种命令,如果系统管理模块命令关机下电,则智能电源模块对所有模块(也包括自己)进行下电处理图2是智能电源模块上的管理软件处理流程图,请完成该流程图,给(1)~(5)处填空。

选项

答案

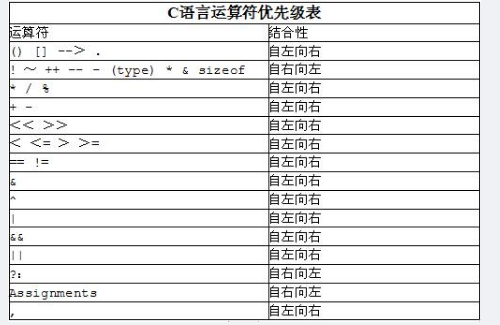

解析 1、按优先级由高到低的次序,运算符排序为: %, <=, &&, =2、(1)CMM 3级(已定义级)包括7个关键过程区域 (2)同行评审、组间协调、软件产品工程、集成软件管理、培训大纲、组织过程定义、组织过程集点 (3)CMM 2级(可重复级)包括6个关键过程区域 (4)3级和2级的关键过程域都需要检查3、(1)C  (2)简单、廉价、高速4、(1)按初始配置表给各模块供电 (2)电源模块温度检测 (3)向其他模块供电的各路电流检测 (4)屏蔽中断 (5)处理系统控制模块发来命令1、本题考查嵌入式系统设计中的基本C语言编程、软件工程化、FC网络以及智能电源管理设计等知识及应用。 本问题考查C语言的基础知识。在C语言中,对各种运算符的优先级是有规定的,必须掌握。优先级最高者其实并不是真正意义上的运算符,包括:数组下标、函数调用操作符、各结构成员选择操作符。它们都是自左向右结合。 单目运算符的优先级仅次于上述运算符,在所有的真正意义的运算符中,它们的优先级最高。 双目运算符的优先级低于单目运算符的优先级。在双目运算符中,算术运算符的优先级最高,移位运算符次之,关系运算符再次之,接着就是逻辑运算符,赋值运算符,最后是条件运算符。总结以下两点: (1)任何一个逻辑运算符的优先级低于任何一个关系运算符; (2)移位运算符的优先级比算术运算符要低,但是比关系运算符要高。 下表是C语言运算符优先级表(由上至下,优先级依次递减)。综上所述,本题中运算符优先级由高到低的次序为: %,<=, &&, =2、CMM即软件能力成熟度模型,是目前国际上最流行、最实用的软件生产过程标准和软件企业成熟度的等级认证标准。CMM是美国卡内基-梅隆大学软件工程研究所与企业、政府合作的基础上开发的模型,主要用于评价软件企业的质量保证能力。目前,国内外的很多大型企业采用这一模型,如国内的鼎新、浪潮通软、用友、金蝶、创智、亚信、华为等公司都启动了CMM软件过程改进计划。国军标GJB500-2003<<军用软件能力成熟度模型>>就是以CMM为参考蓝本而制定的。CMM模型将软件能力成熟度自低到高依次划分,1级为初始级、2级为可重复级、3级为已定义级、4级为已管理级、5级为优化级。除等级1外,每个成熟度等级被分解成几个关键过程域,指明为了改进其软件过程组织应关注的区域,关键过程域识别出为了达到各成熟度等级所必须着手解决的问题。CMM共有18个关键过程域,其中初始级无关键过程域。 CMM 2级(可重复级)包括6个关键过程域,为软件配置管理、软件质量保证、软件子合同管理、软件项目跟踪与监督、软件项目策划、软件需求管理; CMM 3级(已定义级)包括7个关键过程域,为同行评审、组间协调、软件产品工程、集成软件管理、培训大纲、组织过程定义、组织过程集点; CMM 4级(已管理级)包括2个关键过程域,为软件质量管理和定量过程管理; CMM 5级(优化级)包括3个关键过程域,为过程更改管理、技术改革管理和缺陷预防。 在CMM某一级达标时,必须是该级别的所有关键过程域满足要求,同时低级别的所有关键过程域也必须达标。因此,某单位进行CMM 3级达标评级时,对3级和2级的关键过程域都需要检查。3、数据通信网络常见的拓扑结构由简单到复杂依次为:点对点、总线、树型、星形。 点到点型指网络中一个信息源节点连接到一个或多个目的节点,是专用的链路,具有通信效率高,延迟小的优点,但是建立多点全互联的网络具有连线多、成本高、资源利用率低等缺点。 总线型指网络中一个信息源节点连接到一个或多个目的节点,采用集中控制、令牌访问、CSMA/CD等方式,具有连线少、成本较低、资源利用率高等优点,但存在通信吞吐量低、延迟大的缺点,尤其在网络负载重的情况下。 树型指网络中所有节点挂接到一个树形结构上,可以采用集中控制、令牌访问等方式,具有连线简单、成本较低的优点,但存在通信吞吐量低、延迟大的缺点,尤其在网络负载重的情况下。 星形指网络中所有节点连接到中心交换机,节点之间的通信经过交换机路由转发,具有通信吞吐量高、延迟小、连线较简单的优点,但存在成本高、交换机单点故障风险的缺点。 本题为了满足嵌入式系统对高带宽、低延迟的通信要求,通过分析以上网络的拓扑结构特点,FC网络应选择星形结构。星形结构是最佳的方案。 SAN通常有FC SAN和IP SAN两种实现技术。FC SAN采用I/O结合光线通道,IP SAN采用iSCSI实现异地间数据交换,具有简单、廉价、高速等优势。4、智能电源模块首先进行系统初始化,再根据系统初始配置表对嵌入式系统的其他模块供电。按照智能电源模块的工作过程,判断有无中断,如有中断,则进入中断处理程序。如没有中断,则周期性地查询本模块温度、各路电流(给各模块供电的)以及电源模块的供电是否异常,如果异常,则进行异常处理,并报系统管理模块,由系统管理模块进行决策。在中断处理程序中,首先屏蔽中断,喂看门狗,统计中断次数,接收系统控制模块的各种命令,处理系统控制模块发来的这些命令,打开中断。如果系统控制模块命令关机下电,则智能电源模块对所有模块(也包括自己)进行下电处理。 智能电源模块上的管理软件处理流程图如图3所示。
