阅读下列说明,回答问题1至问题3,将解答填入答题纸的对应栏内。【说明】某企业管理

最全题库2022-08-02  67

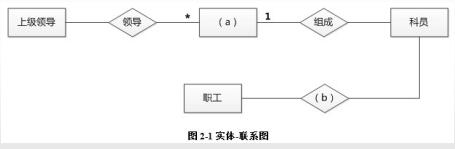

问题 阅读下列说明,回答问题1至问题3,将解答填入答题纸的对应栏内。【说明】某企业管理部门拟开发信息管理系统,部分需求分析结果如下: 1)管理部门有多个不同科室,科室信息主要包括科室编号、科室名称;2)每一个科室由若干名科员组成,科员信息主要包括职工号、姓名、性别;3)每个科室都有一名主管上级领导,上级领导信息主要包括编号、姓名、职务;4)科室科员负责为职工提供服务,职工信息主要包括职工号、姓名、车间,服务信息主要包括服务日期、服务事宜、处理结果。【问题1】(4分)依据上述说明设计的实体-联系图如图2-1所示(不完整),请将图中(a)、(b)处正确实体名和联系名填写在答题纸对应的位置上。【问题2】(6分)请将图2-1对应的各实体之间的联系类型填写在答题纸对应的位置上(1)上级领导与(a)之间的联系类型;(2)(a)与科员之间的联系类型;(3)科员与职工之间的联系类型【问题3】(5分)请指出科室、职工关系模式的主键,以及图2-1中(b)的属性,并将其填写在答题纸对应的位置上。

选项

答案

解析 【问题1】
(a)科室(b)服务【问题2】
(1)1:n(主管领导与科室之间时一对多联系)(2)1:n(科室与科员之间也是一对多联系)(3)m:n(科员与职工之间是多对多联系)【问题3】
科室:科室编号(2分)职工:职工号(2分)(b):服务日期、服务事宜、处理结果(任意答对1项得1分)
