问题

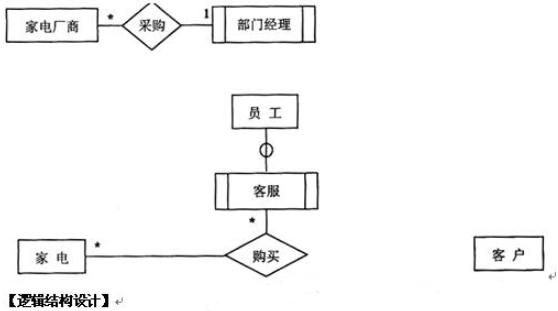

某家电销售电子商务公司拟开发一套信息管理系统,以方便对公司的员工、家电销售、家电厂商和客户等进行管理。【需求分析】(1)系统需要维护电子商务公司的员工信息、客户信息、家电信息和家电厂商信息等。员工信息主要包括:工号、姓名、性别、岗位、身份证号、电话、住址,其中岗位包括部门经理和客服等。客户信息主要包括:客户ID、姓名、身份证号、电话,住址、账户余额。家电信息主要包括:家电条码、家电名称、价格、出厂日期、所属厂商。家电厂商信息包括:厂商ID、厂商名称、电话、法人代表信息、厂址。(2)电子商务公司根据销售情况,由部门经理向家电厂商订购各类家电。每个家电厂商只能由一名部门经理负责。(3)客户通过浏览电子商务公司网站查询家电信息,与客服沟通获得优惠后,在线购买。【概念模型设计】根据需求阶段收集的信息,设计的实体联系图(不完整)如图所示。
【逻辑结构设计】根据概念模型设计阶段完成的实体联系图,得出如下关系模式〔不完整)客户(客户ID、姓名、身份证号、电话、住址、账户余额)员工(工号、姓名、性别、岗位、身份证号、电话、住址)家电(家电条码、家电名称、价格、出厂日期、(1) )家电厂商(厂商ID、厂商名称、电话、法人代表信息、厂址、(2) )购买(订购单号、(3) 、金额)【问题1】补充实体联系图中的联系和联系的类型。【问题2】根据图,将逻辑结构设计阶段生成的关系模式中的空(1)~(3)补充完整。 用下划线指出"家电"、"家电厂商"和"购买"关系模式的主键。【问题3】电子商务公司的主营业务是销售各类家电,对账户有佘额的客户,还可以联合第二方基金公司提供理财服务,为此设立客户经理岗位。客户通过电子商务公司的客户经理和基金公司的基金经理进行理财。每名客户只有一名客户经理和一名基金经理负责'客户经理和基金经理均可负责多名客户。请根据该要求,对图进行修改,画出修改后 的实体间联系和联系的类型。
选项
答案
解析

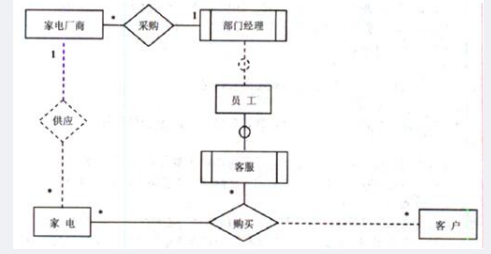

【问题1】
【问题2】(1)厂商ID(2)部门经理工号 或 经理工号 或 员工工号(3)客户ID、客服工号、家电条码

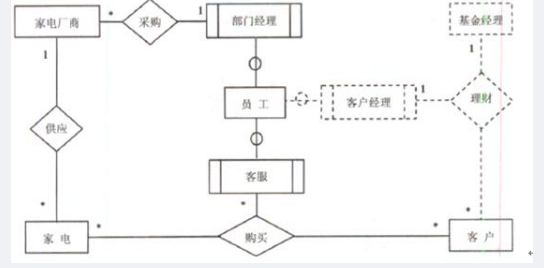

【问题3】
【问题1】本题考査数据库设计,属子比较传统的题目,考查点也与往年类似。本问题考査数据库的概念结构设计,题目要求补充完整实体联系图中的联系和联系的类型。根据题目的需求描述可知,一个家电厂商可以供应多台家电,而一台家电只能对应一个家电厂商,因此"家电厂商"和"家电"之间存在"供应"联系,联系的类型为一 对多(1:*,或1:m)。根据题目的需求描述可知,"员工"和"部门经理"之间存在一个包含关系。根据题目的需求描述可知,"客户"、"客服"和"家电"之间存在"购买"联系,联系的类型为多对多对多(*:*:*,或m:n:o)。【问题2】本问题考査数据库的逻辑结构设计,题目要求补充完整各关系模式,并给出各关系模式的主键。根据实体联系图和需求描述,"家电"和"家电厂商"存在多对一的关系,在家电关系中需要记录家电厂商的主键,也就是"厂商ID"。所以,对于"家电"关系模式, 需补充属性"厂商ID"。"家电条码"为"家电"关系的主键。根据实体联系图和需求描述,"家电厂商"和"部门经理"之间存在多对一的关系,在家电厂商关系中需要记录部门经理的主键,也就是"部门经理工号"(或"经理工号"、 或"员工工号")。"厂商ID?为"家电厂商"的主键。根据实体联系图和需求描述,"客户"、"客服"和"家电"之间的多对多对多的"购买"联系。因为是多对多对多联系,所以"购买"联系需要单独作为一个关系,这个关系需要记录"客户"、"客服"和"家电"的主键。所以,对于"购买"关系模式,需补充属性"客户ID"""客服工号"和"家电条码"。"订购单号"为"购买"的主键。【问题3】本问题考查数据库的概念结构设计,根据新增的需求增加实体联系图中的实体的联系和联系的类型。根据问题描述,需要新增"客户经理",包含于"员工"。根据问题描述,客户只由一名客户经理和一名基金经理负责,客户经理和基金经理均可负责多名客户,所以"客户"、"客户经理"和"基金经理"之间存在一个"理财" 联系,联系的类型为多对1对1 (*:1:1,或m:1:1)。
