问题

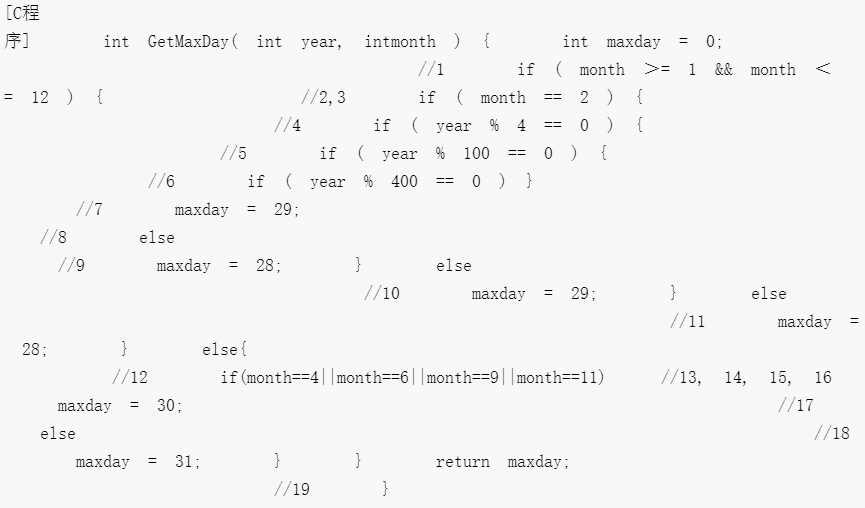

阅读下列C程序,回答下列问题。
请画出上述程序的控制流图,并计算其环路复杂度VG.。
选项
答案
解析

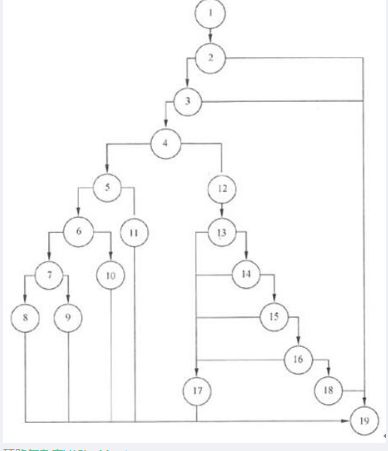

控制流图
第二小题考查白盒测试用例设计方法之基本路径法。涉及到的知识点包括根据代码绘制控制流图、计算环路复杂度。控制流图是描述程序控制流的一种图示方式,它由节点和定向边构成。控制流图的节点代表一个基本块,定向边代表控制流的方向。其中要特别注意的是,如果判断中的条件表达式是复合条件,即条件表达式是由一个或多个逻辑运算符连接的逻辑表达式,则需要改变复合条件的判断为一系列之单个条件的嵌套判断。本题程序中,if(month>=1 && month<=12)这条判断语句中的判定由两个条件组成,因此在画控制流图的时候需要拆开成两条判断语句。同理,if(month==4||month=6||month==9||month=11)这条判断语句中的判定由4个条件组成,因此在画控制流图的时候需要拆开成4条判断语句。这里需要注意的是,如果复合条件之间是"&&"的关系,则拆开后反应在控制流图上是沿左子树往下,反之如果条件之间是"||"的关系,则在控制流图上是沿右子树往下。程序的环路复杂度等于控制流图中判定节点的个数加1,本题控制流图中判定节点个数为10,所以V(G)=11。
