[说明] 逻辑覆盖法是设计白盒测试用例的主要方法之一，它是通过对程序逻辑结构的遍

考试题库2022-08-02  38
问题 [说明] 逻辑覆盖法是设计白盒测试用例的主要方法之一，它是通过对程序逻辑结构的遍历实现程序的覆盖。针对以下由C语言编写的程序，按要求回答问题。Struct_ProtobufCIntRange{Int start_value;Unsigned orig_index;};typedef struct_ProtobufCIntRange ProtobufCIntRange;in tint_range_lookup(unsigned n_ranges,const ProtobufCIntRange*ranges,int value)  {unsigned  start,n;                                                         //1start=0;n=n_ranges;while (n>1)  {                                                           //2unsigned mid=start+n/2;if（value＜ ranges[mid].start_value） {    //3 n=mid-start;   //4}else if (value>=ranges[mid].start_value+ (int)(ranges[mid+1].orig_index-ranges[mid].orig_index)) {   //5unsigned new_start=mid+1;                              //6n=start+n-new_start;start=new_start;}else                                   //7return(value-ranges[mid].start_value)+ranges[mid].orig_index;}if(n>0){                      //8unsigned start_orig_index=ranges[start].orig_index;unsigned range_size=ranges[start+1].orig_index-start_orig_index;if (ranges[start].start_value＜=value && value＜(int)(ranges[start].start_value+range_size))         //9,10return(value-ranges[start].start_value)+start_orig_index;      //11}return -1;                                               //12}  //135、[问题1] 请给出满足100%DC(判定覆盖)所需的逻辑条件。（6分）6、[问题2] 请画出上述程序的控制流图，并计算其控制流图的环路复杂度VG.。（6分）7、[问题3] 请给出[问题2]中控制流图的线性无关路径。（4分）
选项
答案

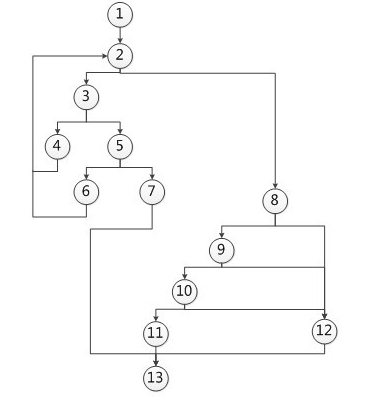

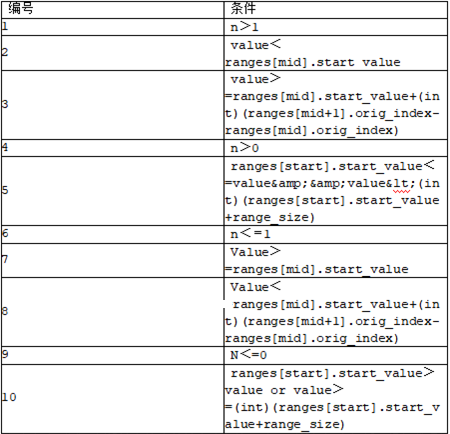

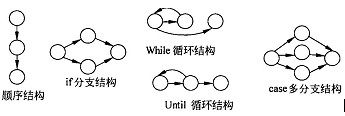

解析 5、本题考查白盒测试法的应用。    本问题考查白盒测试用例设计方法中的判定覆盖法。    判定覆盖指设计足够的测试用例，使得被测程序中每个判定表达式至少获得一次“真”值和“假”值，从而使程序的每一个分支至少都通过一次。本题中程序有5个判定，所以满足判定覆盖一共需要10个逻辑条件，如下表所示。6、本问题考查白盒测试用例设计方法中的基本路径法。涉及到的知识点包括：根据代码绘制控制流图、计算环路复杂度。    控制流图是描述程序控制流的一种图示方法。其基本符号有圆圈和箭线：圆圈为控制流图中的一个结点，表示一个或多个无分支的语句；带箭头的线段称为边或连接，表示控制流。基本结构如下所示：根据题中程序绘制的控制流图如下所示。其中要特别注意的是，如果判断中的条件表达式是复合条件，即条件表达式是由一个或多个逻辑运算符连接的逻辑表达式，则需要改变复合条件的判断为一系列之单个条件的嵌套的判断。本题程序中，if (ranges[start].start_valueihg＜=value&&value＜(int)(ranges[start].start_value+range_size))这条判断语句中的判定由两个条件组成，因此在画控制流图的时候需要拆开成两条判断语句。环路复杂度用来衡量一个程序模块所包含的判定结构的复杂程度，数量上表现为独立路径的条数，即合理地预防错误所需测试的最少路径条数。环路复杂度等于图中判定结点的个数加1，图中判定结点个数为6，所以(G)＝7。  7、本问题考查白盒测试用例设计方法中的基本路径法。    (1) 1-2-3-4-2...          (2) 1-2-3-5-6-2...          (3) 1-2-3-5-7-13 l(4) 1-2-8-9-10-11-13                                   (5) 1-2-8-9-10-12-13 (6) 1-2-8-9-12-13                                         (7) 1-2-8-12-13
