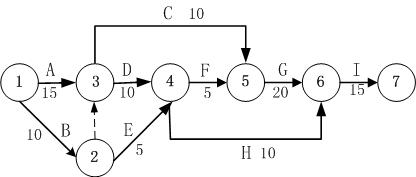

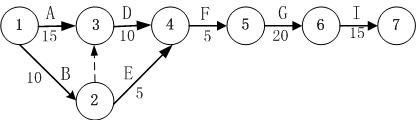

问题 建设单位甲以招标的方式委托监理公司丙承担某电子政务工程项目监理任务，并签订了监理合同。甲又以公开招标的方式选择了承建单位乙承担该项目的建设任务，并签订了实施合同。项目过程中，发生了如下事件：[事件1]承建单位乙根据合同编制了下表所示的机房建设工作实施计划表。[事件2]工程实施过程中，为了保证电子政务基础环境的高质量和高可靠，建设单位甲要求针对综合布线系统进行全面的测试。[问题1]（9分）针对事件1：(1)根据实施计划表编制的部分进度计划网络图如下图所示，请在答题纸上将进度计划网络图补充完整。(2)指出该工程进度计划的关键线路，并计算总工期。(3)由于承建单位自身原因，工作E持续时间增加10天，在其他条件不变的情况下，承建单位能保证交货日期吗？说明理由。(4)由于设计变更原因，工作H持续时间增加18天，承建单位提出了延长工期18天的要求，监理工程师可以批准多少天的延期？为什么？此时总工期为多少天？[问题2]（3分）针对事件2，作为监理工程师请回答：对UTP链路测试的主要内容有哪些？
选项
答案
解析 [问题1](2)关键线路为①—③—④—⑤—⑥—⑦（或A-D-F-G-I），总工期为65天。(3)能，也就说只此工作E的持续时间增加10天任务E已变成关键工作，处在关键线路上。(4)只能批准3天，此时网络图中的关键路线为：A-D-H-I，此时总工期为68天。[问题2]对UTP链路测试的主要内容有：接线图、链路长度、衰减、近端串扰（NEXT）、接线、连线长度、衰减量、SRL（Structural Return loss）、等效式远端串扰、综合远端串扰、回波损耗、衰减串扰比（ACR）。[问题1](2)关键线路为①—③—④—⑤—⑥—⑦（或A-D-F-G-I）（1分），总工期为65天。(3)能（1）分，因为E工作原处在非关键线路上，增加10天后，刚好用掉了E工作的总时差，也就说只此工作E的持续时间增加10天完全能保证工期不受影响。但任务E已变成关键工作，处在关键线路上。这种情况下，该网络图中存在两条关键线路：A-D-F-G-I；B-E-F-G-I。(4)只能批准3天，因为H工作处在非关键线路上，H工作的总时差为15天，H持续时间增加18天后，此时网络图中的关键路线为：A-D-H-I，此时总工期为68天。[问题2]对UTP链路测试的主要内容有：接线图、链路长度、衰减、近端串扰（NEXT）、接线、连线长度、衰减量、SRL（Structural Return loss）、等效式远端串扰、综合远端串扰、回波损耗、衰减串扰比（ACR）。1.接线图(Wire Map)这一测试是确认链路的连接。这不仅是一个简单的逻辑连接测试，而是要确认链路一端的每一个针与另一端相应的针连接，而不是连在任何其他导体或屏幕上。此外，Wire Map测试要确认链路缆线的线对正确，而且不能产生任何串绕(Split Pairs)。2.链路长度每一个链路长度都应记录在管理系统中(参见TIA/EIA 606标准)。链路的长度可以用电子长度测量来估算，电子长度测量是基于链路的传输延迟和电缆的二NVP(额定传播速率Nominal Velocity of.Propagation)值而实现的。NVP表示电信号在电缆中传输速度与光在真空中传输速度之比值。当测量了一个信号在链路往返一次的时间后，一就得知电缆的NVP值，从而计算出链路的电子长度。Basic Link的最大长度是90m，外加4m的测试仪专用电缆区94m}Channel是最长度是100m。如果长度超过指标，则信号损耗较大。3.衰减衰减是指信号在一定长度的线缆中的损耗。衰减与线缆的长度有关，随着长度增加，信号衰减也随之增加，衰减也是用dB作为单位，同时衰减随频率而变化，所以应测量应用范围内全部频率上的衰减。4.近端串扰NEXT损耗((Near-End Crosstalk doss)NEXT损耗是测量一条UTP链路中从一对线到另一对线的信号耦合，是对性能评估的最主要的标准，是传送信号与接收同时进行的时候产生干扰的信号。5.连线长度局域网拓扑对连线的长度有一定的规定，因为如果长度超过了规定的指标，信号的衰减就会很大。连线长度的测量是依照TDR原理来进行的、但测试仪所设定的NVP(额定传播速率)值会影响所测长度的精确度，因此在测量连线长度之前，应该用不短于15m的电缆样本做一次NVP校验。6.衰减量信号在电缆上传输时，其强度会随传播距离的增加而逐渐变小。衰减量与长度及频率有着直接关系。7.近端串扰(NEXT)当信号在一个线对上传输时，会同时将一小部分信号感应到其他线对上，这种信号感应就是串扰。8.SRL(Structural Return loss)SRL是衡量线缆阻抗一致性的标准，阻抗的变化引起反射(Return refection)、噪音(hoise)的形线是由于一部分信号的能量被反射到发送端，SRL是测量能量的变化的标准，由于线缆结构变化而导致阻抗变化，.使得信号的能量发生变化，TIA/EIA568A要求在100MHz下SRL为16dB。9.等效远端串扰(ELFEXT Equal Level Fezt)等效远端串扰指远端串扰与衰减的差值，以dB为单位，是信噪比的另一种表示方式，即两个以上的信号朝同一方向传输时的情况。10.综合远端串扰(Power Sum ELFEXT)综合远端串扰指线缆远端的接收线承受其相邻各线对对它的等效远端串扰ELFEXT的总和限定值。11.回波损耗(Return loss)回波损耗是关心某一频率范围内反射信号的功率，与特性阻抗有关，具体表现为:(1)电缆制造过程中的结构变化;(2)连接器;(3)安装。这三种因素是影响回波损耗数值的主要因素。12.特性阻抗(Characteristic Impedance)特性阻抗是线缆对通过的信号的阻碍能力。它是受直流电阻，电容和电感的影响，要求在整条电缆中必须保持是一个常数。13.衰减串扰比(ACB)ACR(Attenuation-to-crosstalk Ratio)，ACR是同一频率下近端串扰NEXT和衰减的差值，用公式可表示为:ACR=衰减的信号-近端串扰的噪音
