  3. 对下图所示的程序流程图进行语句覆盖测试和路径覆盖测试，至少需要（　　）个测试用例

对下图所示的程序流程图进行语句覆盖测试和路径覆盖测试，至少需要（　　）个测试用例

考试题库2022-08-02  44

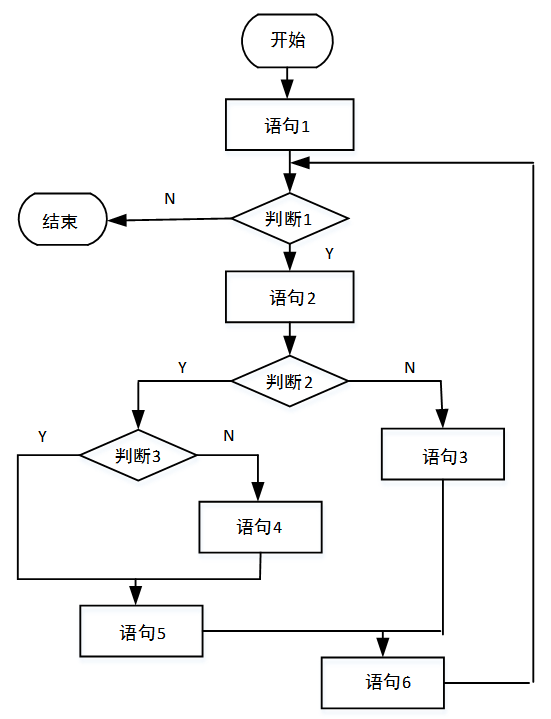

问题 对下图所示的程序流程图进行语句覆盖测试和路径覆盖测试，至少需要（　　）个测试用例。采用McCabe度量法计算其环路复杂度为（　　）。问题1选项A.2和3B.2和4C.2和5D.2和6问题2选项A.1B.2C.3D.4
选项
答案 BD
解析 语句覆盖。被测程序的每个语句至少执行一次。是一种很弱的覆盖标准。
路径覆盖。覆盖所有可能的路径。图中不同的路径共有4条：
（1）语句1→判断1→语句2→判断2→判断3→语句5→语句6→判断1→结束；
（2）语句1→判断1→语句2→判断2→判断3→语句4→语句5→语句6→判断1→结束；
（3）语句1→判断1→语句2→判断2→语句3→语句6→判断1→结束；
（4）语句1→判断1→结束；
要满足语句覆盖的要求，只需要覆盖两条路径就能达到，所以语句覆盖2个用例即可。
路径覆盖需要把程序中的4条路径均覆盖一遍，需要4个用例。
McCabe度量法先画出程序图，然后采用公式V（G）=m-n+2计算环路复杂度，其中m是有向弧的数量，n是结点的数量。
整个程序流程图转化为结点图之后，一共11个结点，13条边，根据环路复杂度公式有：13－11+2＝4。
