下列活动图中可以同时执行的活动是( )。
A.a44和a66B.a22,a33和a44C.a11和a77D.a66和a77
选项
A.a44和a66
B.a22,a33和a44
C.a11和a77
D.a66和a77
答案
B
解析

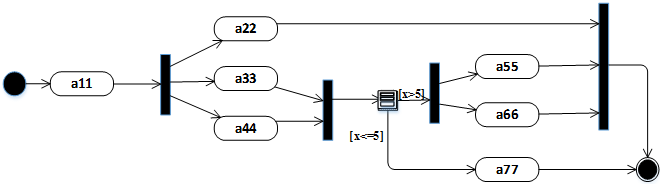

活动图可以更好地描述出行为的细节,阐明了业务用例实现的工作流程。活动图主要由以下一些元素组成:
(1)初始节点和活动终点。在活动图中有两个特殊的节点,一个用来表示活动的初始节点,它用一个实心圆表示,在一张不包括子图的活动图中有且只有一个初始节点。而另一个则是表示活动处理完成的活动终点,它用一个圆圈内加一个实心圆来表示,在活动图中可能包含多个活动终点。
(2)活动状态。是活动图中最主要的元素之一,它用来表示一个活动,如图中的a11等。
(3)转换。当一个活动结束时,控制流就会马上传递给下一个活动状态,在活动图中称之为转换,用一条带箭头的直线来表示,转移表示各种活动状态的先后顺序。
(4)分支与监护条件。对于任何一个控制流而言,都一定会存在分支、循环等形式的控制流。在活动图中,分支用一个菱形表示,它有一个进入转换(箭头从外指向分支符号),一个或多个离开转换(箭头从分支符号指向外)。而每个离开转换上都会有一个监护条件,用来表示满足什么条件的时候执行该转换。但要注意,在多个离开转换上的监护条件不能有矛盾,否则就会使得流程产生混乱。
(5)分岔与汇合。在实际的控制流中,除了顺序结构、分支结构和循环结构之外,还可能存在并发的事件流。在UML中,可以采用一个同步线来说明这些并行控制流的分岔和汇合。
在本题中,要求出那些活动是可以同时执行的,这就要求他们没有先后关系,显然选项A和C不正确,而对于D选项,a66和a77分别是判定条件连个不同结果下要执行的活动,也不是可以同时执行的活动,因此答案选B。
