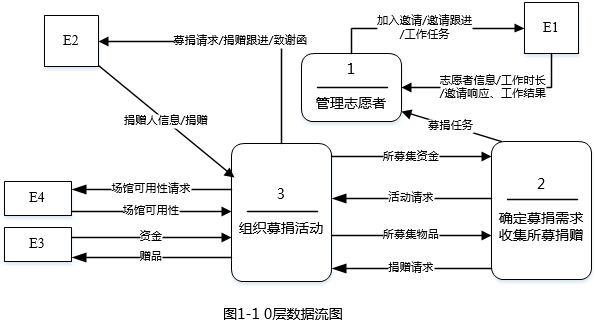

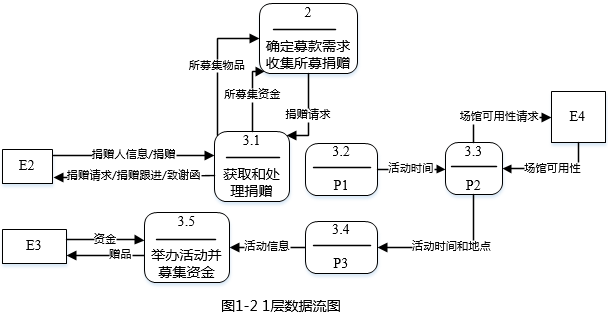

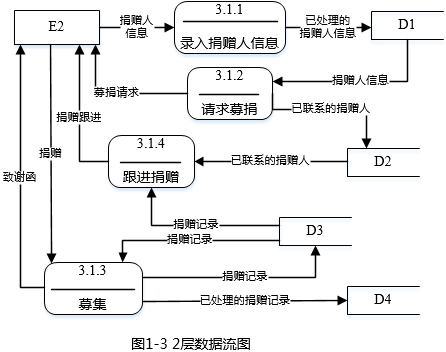

问题 某慈善机构欲开发一个募捐系统，已跟踪记录为事业或项目向目标群体进行募捐而组织的集体性活动。该系统的主要功能如下所述。（1）管理志愿者。根据募捐任务给志愿者发送加入邀请、邀请跟进、工作任务；管理志愿者提供的邀请响应、志愿者信息、工作时长、工作结果等。（2）确定募捐需求和收集所募捐赠（资金及物品）。根据需求提出募捐任务、活动请求和捐赠请求，获取所募集的资金和物品。（3）组织募捐活动。根据活动请求，确定活动时间范围。根据活动时间，搜索场馆，即：向场馆发送场馆可用性请求，获得场馆可用性。然后根据活动时间和地点推广募捐活动，根据相应的活动信息举办活动，从募捐机构获取资金并向其发放赠品。获取和处理捐赠，根据捐赠请求，提供所募集的捐赠；处理与捐赠人之间的交互，即：录入捐赠人信息，处理后存入捐赠人信息表；从捐赠人信息表中查询捐赠人信息，向捐赠人发送捐赠请求，并将已联系的捐赠人存入已联系的捐赠人表。根据捐赠请求进行募集，募得捐赠后，将捐赠记录存入捐赠表；对捐赠记录进行记录后，存入已处理捐赠表，向捐赠人发送致谢函，根据已联系的捐赠人和捐赠记录进行跟踪，并将捐赠跟进情况发送给捐赠人。先采用结构化方法对募捐系统进行分析和设计，获得如图1-1、图1-2和图1-3所示分层数据流图。【问题1】（4分）使用说明中的词语，给出图1-1中的实体E1~E4的名称。【问题2】（7分）在建模DFD时，需要对有些复杂加工（处理）进行进一步精化，图1-2为图1-1中处理3的进一步细化的1层数据流图，图1-3为图1-2中3.1进一步细化的2层数据流图。补全1-2中加工P1、P2和P3的名称和图1-2与图1-3中缺少的数据流。【问题3】（4分）使用说明中的词语，给出图1-3中的数据存储D1~D4的名称。
选项
答案
解析 【问题1】
E1：志愿者E2：捐赠人E3：募捐机构E4：场馆
【问题2】
P1：确定活动时间范围P2：搜索场馆P3：推广募捐活动
图1-2缺少的数据流：
名称：活动请求起点：2确定募款需求收集所募捐款终点：P1
名称：所募集资金起点：3.5举办活动并募集资金终点：2确定募捐需求收集所募捐款
图1-3缺失的数据流：
名称：捐赠请求起点：2确定募款需求收集所募捐款终点：3.1.3募集

名称：所募集资金起点：3.1.3募集终点：2确定募款需求收集所募捐款
名称：所募集物品起点：3.1.3募集终点：2确定募款需求收集所募捐款
或后两条数据流合并为：
名称：所募集捐赠起点：3.1.3募集终点：2确定募款需求收集所募捐款
【问题3】
D1：捐赠人信息表D2：已联系的捐赠人信息表D3：捐赠表D4：已经处理的捐赠表。
解答这类题目有两个原则：
1.第一个原则是紧扣试题系统说明部分，数据流图与系统说明有着严格的对应关系，系统说明部分的每一句话都能对应到图中来，解题时一句一句的对照图来分析。
2.第二个原则即数据平衡原则，这一点在解题过程中也是至关重要的。数据平衡原则有两方面的含义，一方面是分层数据流图父子图之间的数据流平衡原则，另一方面是每张数据流图中输入与输出数据流的平衡原则。
【问题1】
根据0层数据流管理志愿者中的募捐任务给志愿者发送加入邀请，邀请跟进，工作任务和管理志愿者提供的邀请响应可知E1为志愿者；从录入捐款人信息，向捐赠人发送募捐请求，；向捐赠人发送致谢函等可知E2为捐赠人；从根据说明中从募捐机构获取资金并向其发放赠品可知E3为募捐机构；根据向场馆发送可用性请求和获得场所可用性可知E4为场馆。
【问题2】
根据1层数据流图中P1的输出流活动时间再结合说明可知P1为确定活动时间范围；从加工P2的输入流活动时间和输出流场馆可用性请求和活动时间和地点可知P2为搜索场馆；说明中根据活动时间和地点推广募捐活动，根据相应的活动信息举办活动，再结合P3的输入输出流可知P3为推广募捐活动。
比较0层和1层中的数据流可知，P1加工只有输出流，故缺少输出流，根据说明可知需要根据活动请求才能确定P1，故该数据流为活动请求，在0层数据流中活动请求的起始加工为确定募款需求收集所募捐赠，故可知答案。又因为对于加工3.5只有输入数据流资金，没有输出数据流，因此缺失数据流所募集资金，起点为加工3.5，又因为加工2为确定募捐请求和收集所募捐赠，所以该数据流终点为加工2。
比较1层图和2层图的数据流可知，2层图是1层图中加工3.1的分解，而对于加工3.1与加工2之间，在父图中存在3条数据流，而子图中没有给出，因此子图缺失数据流：捐赠请求，起点为2，终点为3.1.3；所募集物品，起点为3.1.3，终点为2；所募集资金，起点为3.1.3，终点为2。或者将后面两条数据流合并为所募集捐赠。
【问题3】
根据最后的说明和2层数据流可知D1为捐赠人信息表，D2为已联系的捐赠人信息表，D3为捐赠表，D4为已经处理的捐赠表。
