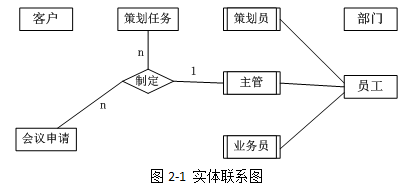

问题 某会议策划公司为了方便客户，便于开展和管理各项业务活动，需要构建一个基于网络的会议预定系统。【需求分析】1．会议策划公司设有受理部、策划部和其他部门。部门信息包括部门号、部门名称、部门主管、电话和邮箱号。每个部门有多名员工处理部门的日常事务，每名员工只能在一个部门工作。每个部门有一名主管负责管理本部门的事务和人员。2．员工信息包括员工号、姓名、部门号、职位、联系方式和工资；其中，职位包括主管、业务员、策划员等。业务员负责受理会议申请。若申请符合公司规定，则置受理标志并填写业务员的员工号。策划部主管为已受理的会议申请制定策划任务，包括策划内容、参与人数、要求完成时间等。一个已受理的会议申请对应一个策划任务，一个策划任务只对应一个已受理的会议申请，但—个策划任务可由多名策划员参与执行，且一名策划员可以参与多项策划任务。3．客户信息包括客户号、单位名称、通信地址、所属省份、联系人、联系电话、银行账号。其中，一个客户号唯一标识一个客户。一个客户可以提交多个会议申请，但一个会议申请对应唯一的一个客户号，4．会议申请信息包括申请号、开会日期、会议地点、持续天数、会议人数、预算费用、会议类型、酒店要求、会议室要求、客房类型、客房数、联系人、联系方式、受理标志和业务员的员工号等。客房类型有豪华套房、普通套房、标准间、三人间等，且申请号和客房类型决定客房数。【概念模型设计】根据需求阶段收集的信息，设计的实体联系图和关系模式（不完整）如下：【关系模式设计】部门（部门号，部门名称，主管，电话，邮箱号）员工（员工号，姓名，（a），联系方式，工资）客户（客户号，单位名称，通信地址，所属省份，联系人，联系电话，银行账号）会议申请（（b），开会日期，会议地点，持续天数，会议人数，预算费用，会议类型，酒店要求，会议室要求，客房数，联系人，联系方式，受理标志，员工号）策划任务（（c），策划内容，参与人数，要求完成时间）执行策划（（d），实际完成时间）【问题1】（5分）根据问题描述，补充五个联系、联系的类型，完善图2-1的实体联系图。【问题2】（7分）根据实体联系图，将关系模式中的空（a）～（d）补充完整（1个空缺处可能有多个数据项）。对会议申请、策划任务和执行策划关系模式，用下划线和#分别指出各关系模式的主键和外键。【问题3】（3分）请说明关系模式“会议申请”存在的问题及解决方案。
选项
答案

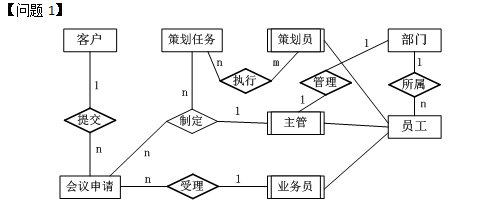

解析 【问题2】（a）部门号，职位（b）申请号，客房类型，客户号（c）申请号，员工号（d）申请号，员工号关系模式为：会议申请（申请号，客房类型，客户号#，开会日期，会议地点，持续天数，会议人数，预算费用，会议类型，酒店要求，会议室要求，客房数，联系人，联系方式，受理标志，员工号#）策划任务（申请号#，员工号#，策划内容，参与人数，要求完成时间）执行策划（申请号#，员工号#，实际完成时间）【问题3】会议申请存在数据冗余及数据修改的不一致性问题，应该将关系模式分解为如下两个模式：会议申请1（申请号，客户号，开会日期，会议地点，持续天数，会议人数，预算费用，会议类型，酒店要求，会议室要求，联系人，联系方式，受理标志，员工号）会议申请2（申请号，客房类型，客房数）。本题考查数据库相关知识，涉及的知识点包括：ER模型、关系模式、主键、范式。【问题1】问题1考查考生对ER模型的理解。本题主要考查根据题目描述补充完整ER图。在解答本问题时，需要注意将题目描述与已给出的图进行对照分析。在题目中有“业务员负责受理会议申请。”，这说明业务员与会议申请之间有联系，联系的名称可直接取题目中的“受理”一词。同时，由于题目中有“若申请符合公司规定，则置受理标志并填写业务员的员工号”，这说明一个申请只由一个员工受理，但一个员工却可以受理多项业务，也就是说业务员与会议申请之间是1:n的关系。与此同时，通过常识加题目描述，可以意识到一个问题：对于会议申请只表明了受理人员，而谁来提出申请，并未直接说明。纵观系统全局，可以看出会议是由客户申请的。所以客户也与会议申请有联系，这种联系类型也是1:n。从“一个已受理的会议申请对应一个策划任务，一个策划任务只对应一个已受理的会议申请，但—个策划任务可由多名策划员参与执行，且—名策划员可以参与多项策划任务。”可以得知，策划任务与策划员之间存在“执行”的联系，而且这种联系是n:m的。从“每个部门有多名员工处理部门的日常事务，每名员工只能在一个部门工作。”可以看出，部门与员工之间存在联系，联系类型是1：n。从“每个部门有一名主管负责管理本部门的事务和人员。”可以看出，主管这个角色与部门之间存在联系，由于每个部门只有1名主管，而1名主管也只能负责1个部门的工作，所以他们之间的联系是1：1的。【问题2】当完成问题1的分析之后，问题2就很好解决了。其解题步骤的第一个环节，应是看题目已经给出的信息。例如，第（a）空要求补充员工关系，而题目中已经说明“员工信息包括员工号、姓名、部门号、职位、联系方式和工资”，此时，只要把缺失的“部门号，职位”填入即可。但有时，这一招并不能完全解决问题，例如第（b）空，从题目的描述“会议申请信息包括申请号、开会日期、会议地点、持续天数、会议人数、预算费用、会议类型、酒店要求、会议室要求、客房类型、客房数、联系人、联系方式、受理标志和业务员的员工号等。”可以得知，关系模式缺了申请号与客房类型，但补充这些是否足矣？不行，还缺了属性，即客户号，因为问题1中，已经分析了系统业务逻辑，应是由客户提出申请，所以需要记录客户号。接下来分析会议申请的主键与外键。在会议申请这个关系模式中，由于存在“客房类型有豪华套房、普通套房、标准间、三人间等，且申请号和客房类型决定客房数。”的情况，所以有函数依赖：（申请号，客户类型）->客户数。同时其它所有属性都依赖于（申请号，客户类型）。所以（申请号，客户类型）是本关系模式的主键。而会议申请中的客户号是相对于客户关系的外键，员工号是相对于员工关系的外键。（c）与（d）的内容补充，也需要进行分析才能得出结论，正是由于从题目中有“个已受理的会议申请对应一个策划任务，一个策划任务只对应一个已受理的会议申请，但—个策划任务可由多名策划员参与执行，且—名策划员可以参与多项策划任务。”，这说明“策划任务”与“执行策划”都与会议申请有关，所以这两个关系中，也需要有申请号。在策划任务关系模式中申请号能确定员工号（因为策划部主管为已受理的会议申请制定策划任务，所以有确定的关系），也能确定策划内容，参与人数，要求完成时间。所以申请号是主键。同时，由于申请号与员工号在其它关系中充当主键，所以他们也是外键。在执行策划关系中，由于“—个策划任务可由多名策划员参与执行，且一名策划员可以参与多项策划任务”，所以必须要（申请号，员工号）这个组合属性才能充当主键。同时这两个属性也是外键。【问题3】问题3要求分析关系模式“会议申请”存在的问题及解决方案。分析关系模式的问题，往往需要从关系模式的规范程度入手，规范程度不高的模式，可能出现：插入异常、修改异常、删除异常、数据冗余等问题。在问题2的分析中，已经提到了会议申请关系的主键是：（申请号，客户类型）。但同时存在：申请号->开会日期、申请号->会议地点依赖关系，这就导致了部分依赖的产生。这使得数据冗余、修改异常等问题产生。解决的办法就是拆分。把：（申请号，客户类型，客户数）拆分为一个新表，而另一个表中去除客户类型与客户数，将申请号定义为主键。
