  3. 欲开发一个绘图软件，要求使用不同的绘图程序绘制不同的图形。以绘制直线和圆形为例，

欲开发一个绘图软件，要求使用不同的绘图程序绘制不同的图形。以绘制直线和圆形为例，

免费题库2022-08-02  49

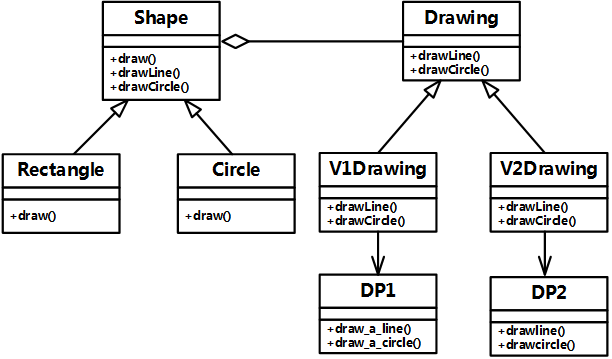

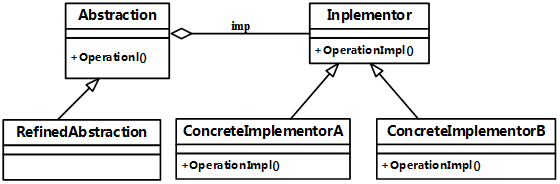

问题 欲开发一个绘图软件，要求使用不同的绘图程序绘制不同的图形。以绘制直线和圆形为例，对应的绘图程序如表6-1所示。表6-1不同的绘图程序该绘图软件的扩展性要求，将不断扩充新的图形和新的绘图程序。为了避免出现类爆炸的情况，现采用桥接（Bridge）模式来实现上述要求，得到如图6-1所示的类图。图6-1类图【Java代码】（1）Drawing{（2）;（3）;}class DP1{static public void draw_a_line(double x1,double y1,double x2,double y2){/*代码省略*/}static public void draw_a_circle(double x,double y,double r){/*代码省略*/}}class DP2{static public void drawline(double x1,double y1,double x2,double y2){/*代码省略*/}static public void drawcircle(double x,double y,double r){/*代码省略*/}}class V1Drawing implements Drawing{public void drawLine(double x1,double y1,double x2,double y2){/*代码省略*/}public void drawCircle(double x,double y,double r){（4）;}}class V2Drawing implements Drawing{public void drawLine(double x1,double y1,double x2,double y2){/*代码省略*/}public void drawCircle(double x,double y,double r){（5）;}}abstract class Shape{private Drawing_dp;（6）;Shape(Drawing dp){_dp=dp;}public void drawLine(double x1,double y1,double x2,double y2){_dp.drawLine(x1,y1,x2,y2);}public void drawCircle(double x,double y,double r){_dp.drawCircle(x,y,r);}}class Rectangle extends Shape{private double_x1,_x2,_y1,_y2;public Rectangle(Drawing dp,double x1,double y1,double x2,double y2){/*代码省略*/}public void draw（　　）{/*代码省略*/}}class Circle extends Shape{private double_x,_y,_r;public Circle(Drawing dp,double x,double y,double r){/*代码省略*/}public void draw（　　）{drawCircle(_x,_y,_r);}}
选项
答案
解析 （1）public interface或interface（2）public void drawLine(double x1,double y1,double x2,double y2)或void drawLine(double x1,double y1,double x2,double y2)（3）public void drawCircle(double x,double y,double r)或void drawCircle(double x,double y,double r)（4）DP1.draw_a_circle(x,y,r)（5）DP2.drawcircle(x,y,r)（6）abstract public void draw()本题考查Java面向对象程序设计。这类题型主要涉及两个方面的考查内容：Java语法与设计模式。所谓语法考查是要求考生清楚接口、抽象类、抽象方法等的定义，相关意思能用正确方式表达出来。而设计模式层次的考查主要是模式间关联的建立。在本题中，（1）~（3）都是典型的语法问题，由于Drawing在后面被实现（implements）了，所以他是一个接口，帮（1）为：public interface。继续通过这条线索分析可知，Drawing应有drawLine和drawCircle两个方法的定义。故（2）（3）分别为：public void drawLine(double x1,double y1,double x2,double y2)和public void drawCircle(double x,double y,double r)。接下来的第（4）和（5）是同样类型的空，都需要完成函数的实现部分，此处的实现，一般不要求考生真正实现功能，而是通过别的函数完成该职能。从对应的类图可以了解到V1Drawing与DP1存在依赖关系，而DP1中有draw_a_circle（）的函数已完成了画圆的操作，所以在此只需要调用这个方法即可。所以（4）和（5）分别为：DP1.draw_a_circle(x,y,r)和DP2.drawcircle(x,y,r)。最后的（6），可以通过分析类图得知，因为类图中标明Shape类中有：draw()、drawLine()和drawCircle()三个函数，而在Shape类中缺draw()，所以需要补上该函数的定义，即abstract public void draw()。
