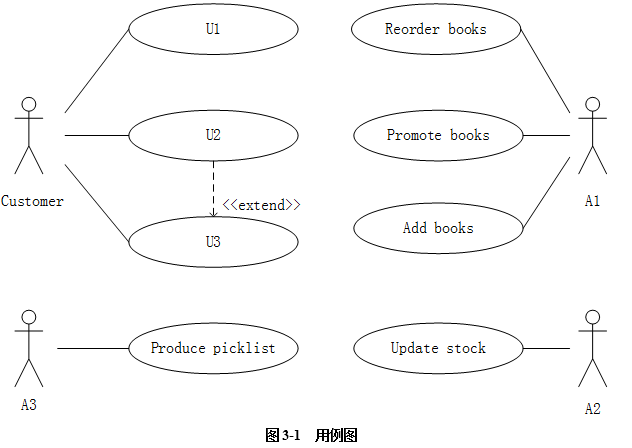

问题 某图书公司欲开发一个基于Web的书籍销售系统，为顾客（Customer）提供在线购买书籍（Books）的功能，同时对公司书籍的库存及销售情况进行管理。系统的主要功能描述如下：（1）首次使用系统时，顾客需要在系统中注册（Registerdetail）。顾客填写注册信息表要求的信息，包括姓名（name）、收货地址（address）、电子邮箱（email）等，系统将为其生成一个注册码。（2）注册成功的顾客可以登录系统在线购买书籍（Buybooks）。购买时可以浏览书籍信息，包括书名（title）、作者（author）、内容简介（introduction）等。如果某种书籍的库存量为0，那么顾客无法查询到该书籍的信息。顾客选择所需购买的书籍及购买数量（quantities），若购买数量超过库存量，提示库存不足；若购买数量小于库存量，系统将显示验证界面，要求顾客输入注册码。注册码验证正确后，自动生成订单（Order），否则，提示验证错误。如果顾客需要，可以选择打印订单（Printorder）。（3）派送人员（Dispatcher）每天早晨从系统中获取当日的派送列表信息（Producepicklist），按照收货地址派送顾客订购的书籍。（4）用于销售的书籍由公司的采购人员（Buyer）进行采购（Reorderbooks）。采购人员每天从系统中获取库存量低于再次订购量的书籍信息，对这些书籍进行再次购买，以保证充足的库存量。新书籍到货时，采购人员向在线销售目录（Catalog）中添加新的书籍信息（Addbooks）。（5）采购人员根据书籍的销售情况，对销量较低的书籍设置折扣或促销活动（Promotebooks）。（6）当新书籍到货时，仓库管理员（Warehouseman）接收书籍，更新库存（Updatestock）。现采用面向对象方法开发书籍销售系统，得到如图3-1所示的用例图和图3-2所示的初始类图（部分）。【问题1】（6分）根据说明中的描述，给出图3-1中A1?A3所对应的参与者名称和U1?U3处所对应的用例名称。【问题2】（6分）根据说明中的描述，给出图3-1中用例U3的用例描述。（用例描述中必须包括基本事件流和所有的备选事件流）。【问题3】（3分）根据说明中的描述，给出图3-2中C1?C3所对应的类名。
选项
答案
解析 【问题1】（6分）
A1：采购人员或Buyer
A2：仓库管理员Warehouseman
A3：派送人员或Dispatcher
U1：注册或Registerdetail
U2：打印订单或Printorder
U3：购买书籍或Buybooks
【问题2】
U3用例描述
参与者顾客。
主要事件流：
1、顾客登录系统；
2、顾客浏览书籍信息；
3、系统检查某种书籍的库存量是否为0；
4、顾客选择所需购买的书籍及购买数量；
5、系统检查库存量是否足够；
6、系统显示验证验证界面；
7、顾客输入验证码验证；
8、系统自动生成订单；
备选事件流：
3a.若库存量为0则无法查询到该书籍信息，退回到2；
5a.若购买数量超过库存量，则提示库存不足，并退回到4；
7a.若验证错误，则提示验证错误，并退回到6；
8a.若顾客需要可以选择打印订单。
前置条件：
1、注册成功。
后置条件：
1、购买成功
【问题3】
C1：顾客或Customer
C2：订单或Order
C3：书籍或Books
【问题1】
（1）根据题干描述“用于销售的书籍由公司的采购人员（Buyer）进行采购（Reorderbooks）”，与采购（Reorderbooks）相关的参与者是采购人员（Buyer），因此A1为采购人员或Buyer；
（2）根据题干描述“当新书籍到货时，仓库管理员（Warehouseman）接收书籍，更新库存（Update stock）。”，与更新库存（Updatestock）相关的参与者是仓库管理员（Warehouseman），因此A2为仓库管理员或Warehouseman；
（3）根据题干描述“派送人员（Dispatcher）每天早晨从系统中获取当日的派送列表信息（Producepicklist）”，与Producepicklist相关的参与者是派送人员（Dispatcher），因此A3为派送人员或Dispatcher；
（4）根据题干描述“（1）首次使用系统时，顾客需要在系统中注册（Registerdetail）。顾客填写注册信息表要求的信息，包括姓名（name）、收货地址（address）、电子邮箱（email）等，系统将为其生成一个注册码。”这里有顾客相关用例注册（Registerdetail）。
根据题干描述“（2）注册成功的顾客可以登录系统在线购买书籍（Buybooks）。购买时可以浏览书籍信息，包括书名（title）、作者（author）、内容简介（introduction）等。如果某种书籍的库存量为0，那么顾客无法查询到该书籍的信息。顾客选择所需购买的书籍及购买数量（quantities），若购买数量超过库存量，提示库存不足；若购买数量小于库存量，系统将显示验证界面，要求顾客输入注册码。注册码验证正确后，自动生成订单（Order），否则，提示验证错误。如果顾客需要，可以选择打印订单（Printorder）。”这里有顾客相关用例在线购买书籍（Buybooks）、打印订单（Printorder），并且这里提到如果顾客需要，可以选择打印订单，可以知道打印订单（Printorder）是在线购买书籍（Buybooks）在某个条件下的扩展。打印订单（Printorder）是在线购买书籍（Buy books）的扩展，体现在图示当中，＜＜extend>>箭头指向基用例在线购买书籍（Buybooks）即U3，＜＜extend>>箭头流出端为扩展用例打印订单（Printorder）即U2，注意箭头指向的区别。
U1与其他用例没有相关关系，即U1为注册（Registerdetail）。
【问题2】
当用例图不能提供用例所具有的全部信息，需要使用文字描述那些不能反映在图形上的信息。用例描述是加上关于参与者和系统如何交互的规格说明，在编写用例描述的时候，应该只注重外部能力，不涉及内部细节。一般用例描述包括以下内容：
1.目的：简要描述系统的最终任务和结果。
2.事件流：
（1）说明用例是怎么启动的，那些参与者在什么情况下启动执行用例；
（2）说明参与者和用例之间的信息处理过程；
（3）说明用例在不同的条件下，可以选择执行的多种方案；
（4）说明用例在什么情况下才能被视作完成，完成时结果传给参与者；
基本流说明了参与者和系统之间的相互交互或对话的顺序，当这种交互完成后，参与者便实现了预期目的；可选流程也可以促进成功的完成任务，但他们代表了任务的细节或用于完成任务的途径的变化部分。
3.特殊要求：说明此用例的特殊要求。
4.前提条件：说明此例的前提条件。
5.后置条件：用例执行结束后，结果应该传给说明参与者。
本题用例描述可以大致概括为：
参与者顾客。
主要事件流：
1、顾客登录系统；
2、顾客浏览书籍信息；
3、系统检查某种书籍的库存量是否为0；
4、顾客选择所需购买的书籍及购买数量；
5、系统检查库存量是否足够；
6、系统显示验证界面；
7、顾客输入验证码验证；
8、系统自动生成订单。
备选事件流：
3a.若库存量为0则无法查询到该书籍信息，退回到2；
5a.若购买数量超过库存量，则提示库存不足，并退回到4；
7a.若验证错误，则提示验证错误，并退回到6；
8a.若顾客需要可以选择打印订单。
【由于本题用例给出的并不详细，没有给出登录用例等内容，所有描述都在购买书籍用例描述当中，所以这里也就没有给出前置条件和后置条件，将所有内容都放在了主要事件流当中。此处答案不唯一。】
【问题3】
（1）根据题干描述“顾客填写注册信息表要求的信息，包括姓名（name）、收货地址（address）、电子邮箱（email）等”，包含name、address、email属性的类应该是顾客，即C1：顾客或Customer；
（2）根据题干描述“购买时可以浏览书籍信息，包括书名（title）、作者（author）、内容简介（introduction）等”，包含title、author、introduction属性的类应该是书籍，即C3：书籍或Books；
（3）根据图示OrderedBook类即已订购的书籍类，与顾客相关的类，并且是已订购书籍的整体，所以C2应该是生成的订单，列出已订购书籍，并且与顾客有依赖关系，即C2：订单或Order。
