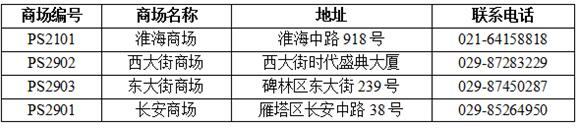

某集团公司拥有多个大型连锁商场,公司需要构建一个数据库系统以方便管理其业务运作活动。 【需求分析结果】 商场需要记录的信息包括商场编号(编号惟一)、商场名称、地址和联系电话。某商场信息如表3-4所示。 表3-4 商场信息表

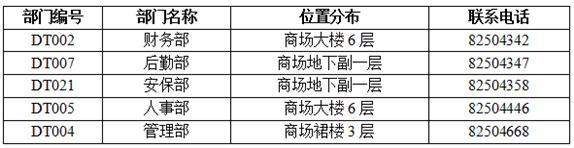

每个商场包含不同的部门,部门需要记录的信息包括部门编号(集团公司分配)、部门名称、位置分布和联系电话。某商场的部门信息如表3-5所示。 表3-5 部门信息表
每个部门雇佣多名员工处理日常事务,每名员工只能隶属一个部门(新进员工在培训期不隶属于任何部门)。员工需要记录的信息包括员工编号(集团公司分配)、姓名、岗位、电话号码和工资。员工信息如表3-6所示。 表3-6 员工信息表

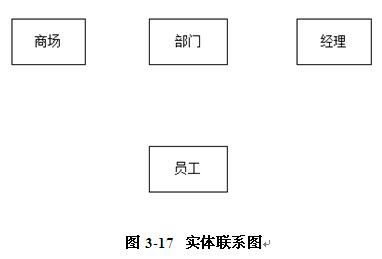

每个部门的员工中有一名是经理,每个经理只能管理一个部门,系统需要记录每个经理的任职时间。 【概念模型设计】 根据需求阶段搜集的信息,设计实体联系图(如图3-17)和关系模式(不完整)。

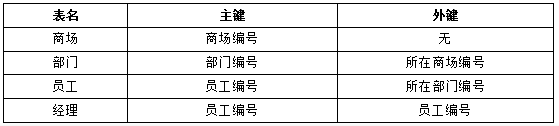

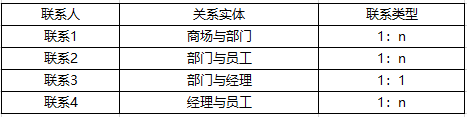

【关系模式设计】 商场(商场编号,商场名称,地址,联系电话) 部门(部门编号,部门名称,位置分布,联系电话,(a)) 员工(员工编号,员工姓名,岗位,电话号码,工资,(b)) 经理((c),任职时间) 【问题1】根据问题描述,补充4个联系,完善图3-17所示的实体联系图。联系名可用联系1、联系2、联系3和联系4代替,联系的类型分为1:1、1:n和m:n。 【问题2】 根据实体联系图,将关系模式中的空(a)-(c)补充完整,并分别给出部门、员工和经理 关系模式的主键和外键。 【问题3】 为了使商场有紧急事务时能联系到轮休的员工,要求每位员工必须且只能登记一位紧急联系人的姓名和联系电话,不同的员工可以登记相同的紧急联系人。则在图3-17中还需添加的实体是(1),该实体和图3-17中的员工存在(2)联系(填写联系类型)。给出该实体的关系模式。
选项
答案
解析

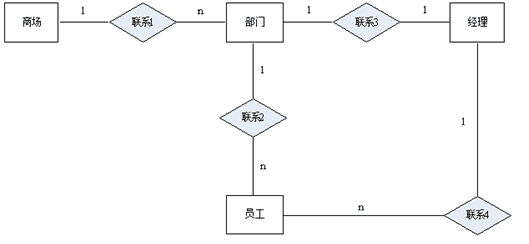

【问题1】完整的实体联系图如图3-18所示。
(a)所在商场编号 (b)所在部门编号 (c)员工编号
【问题3】 (1)紧急联系人 (2)1:n 关系模式为:紧急联系人(紧急联系人编号,姓名,联系电话)。
