问题

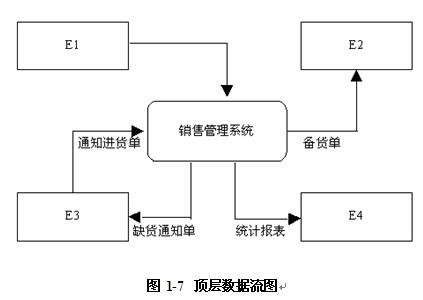

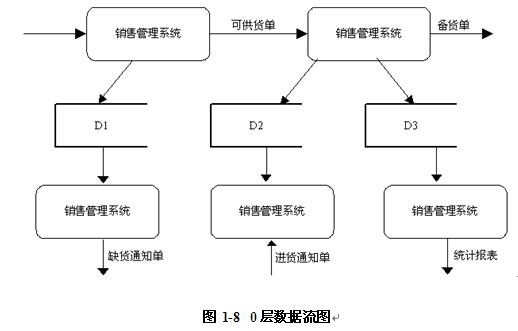

某营销企业拟开发一个销售管理系统,其主要动能描述如下。(1)接受客户订单,检查库存货物是否满足订单要求。如果满足,进行供货处理,即修改库存记录文件,给库房开具备货单并且保留客户订单至订单记录文件;否则进行缺货处理,即将缺货记录单存入缺货记录文件(2)根据缺货记录文件进行缺货统计,将缺货通知单发给采购部门(3)根据采购部门提供的进货通知单进行进货处理,即修改库存记录文件,并从缺货记录文件中取出缺货订单进行供货处理(4)根据保留的客户订单进行销售统计,打印统计报表给经理现采用结构化方法对销售管理系统进行分析与设计,获得如图1-7所示的顶层数据流图和如图1-8所示的0层数据流图。
【问题1】使用说明中的词语,给出图1-7所示的外部实体E1-E4的名称【问题2】使用说明中的词语,给出图1-8所示的数据存储D1-D3的名称【问题3】0层数据流图1-8中缺少了4条数据流,根据说明及顶层数据流图1-7所提供的信息,分别指出这4条数据流的起点和终点补充的数据流
选项
答案
解析

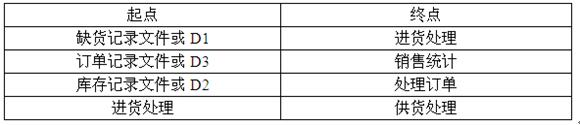

【问题1】E1:客户 E2:库房 E3:采购部门 E4:经理【问题2】D1:缺货记录文件 D2:库存记录文件D3:订单记录文件【问题3】补充的数据流
