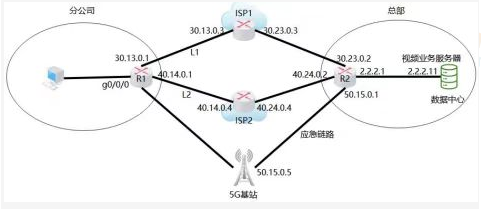

问题 图为某公司的总部和分公司网络拓扑，分公司和总部数据中心通过ISP1的网络和ISP2的网络互连。并且连接5G出口作为应急链路，分公司和总部数据中心交互的业务有语音、视频、FTP 和 HTTP 四种。要求通过配置策略路由实现分公司访问业务分流。配置网络质量分析(NOA)与静态路由联动实现链路冗余。其中，语音和视频以ISPI为主链路、ISP2为备份:FTP和HTTP以ISP2为主链路，ISP1为备份。【问题1】(4分)通过在 R1 上配置策略路由，以实现分公司访问总部的流量可根据业务类型分组到L1和L2两条链路并形成主备关系，首先完成 ACL相关配置。配置 R1 上的 ACL 来定义流：首先定义视频业务流ACL 2000:[R1l acl 2000[R1-acl-basic-2000] rule 1permit destination(1)00255.255[R1-acl-basic-2000] quit定义Web 业务流ACL 3000:[R1] acl 3000[R1-acl-adv-3000] rule 1 permit tep destination anydestination-port (2) 0.0.255.255[R1-acl-basic-3000] quit【问题2】(8分)完成R1策略路由剩余相关配置1:创建流分类，匹配相关 ACL定义的流[R1] traffic classifier video[R1-classifier-video] if-match acl 2000[R1-classifier-video] quit[R1] traffic classifier web[R1-classifier-web] if-match acl 3000[R1-classifier-web] quit2:创建流行为并配置重定向[R1l traffic behavior b1[R1-behavior-b1] redirect ip-nexthop(3)[R1-behavior-b1] quit[R1] traffic behavior b2[R1-behavior-b2] redirect ip-nexthop(4)[R1-behavior-b2] quit3:创建流策略，并在接口上应用[R1] traffic policy p1[R1-trafficpolicy-pl] classifier video behavior b1[R1-trafficpolicy-pl] classifier wb behavior(5)[R1-trafficpolicy-pl] quit[R1] interface GigabitEthernet0/0/0[R1-GigabitEthernet0/0/0] traffic-policy1(6)[R1-GigabitEthernet0/0/0] quit【问题3】(8分)在总部网络，通过配置静态路由与NQA联动，实现R2对主链路的ICMP监控，如果发现主链路断开，自动切换到备份链路。在R2上完成如下配置：1:开启NQA，配置ICMP类型的NQA测试例，检测R2到ISP1和ISP2网关的链路连通状态ISP1链路探测:[R2] nqa test-instance admin ispl //配置名为admin ispl的NQA测试例……其他配置省略ISP2链路探测:[R2] nqa test-instance admin isp2[R2-nqa-admin-isp2] test-type icmp[R2-nqa-admin-isp2] destination-addressipv4(7) //配置NQA测试目的地址[R2-nqa-admin-isp2] frequency10 //配置NQA两次测试之间间隔10秒[R2-nqa-admin-isp2] probe-count2 //配置NQA测试探针数目为2[R2-nga-admin-isp2] start now2:配置静态路由[R2]ip route-static 30.0.0.0 255.0.0.0(8) track nqa admin isp1R2lip route-static 40.0.0.0 255.0.0.0 40.24.0.4 track naa admin isp2[R2]ip route-static 0.0.00 0.0.0.0 40.24.0.4 preference 100 track nga admin isp2[R2]ip route-static 0.0.0.0 0.0.0.0(9) preference 110 track nqa admin isp1[R2]ip route-static 0.0.0.0 0.0.0.0(10)preference 120
选项
答案
解析 问题1：
1、2.2.0.0  2、eq 80
问题2：
3、30.13.0.3   4、40.14.0.4  5、b2    6、inbound
问题3：
7、40.14.0.1  8、30.23.0.3  9、30.23.0.3  10、50.05.0.5
