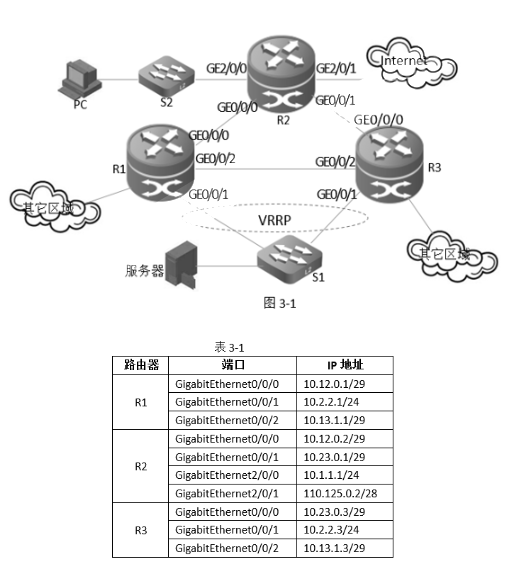

问题 某公司网络拓扑升段如图3-1所示,其中出口路由器R2连接Internet PC所在网段为10.1.1.0/24,服务IP地址为10.2.2.22/24,R2连接的Internet出口网关地址为110.125.0.1/28。各路由端口及所对应的IP地址信息如表3-1所示。假设各个路由器和主机均完成了各个接口IP地址的配置。【问题1】(6分) 通过静态路由配置使路由器R1经过路由器R2作为主链路连接internet R1→R3→R2->Internet作为备份链路:路由器R3经过路由器R2作为主链路连接上internet R3→R1→R2→Interet作为备份链路。请按要求补全命令或回答问题。 R1上的配置片段 [R1]ip route-static 0.0.0.0 0.0.0.0 (1) [R1]ip route-static 0.0.0.0 0.0.0.0 (2)preference 100 R2上的配置片段: [R2]ip route-static (3) 110.125.0.1 以下两条命令的作用是(4) [R2]ip route-static 10.2.2.0 0.255.255.255 10.12.0.1 [R2]ip route-static 10.2.2.0 0.255.255.255 10.23.0.3 preference 100 【问题2】(3分) 通过在R1、R2和R3上配置双向转发检测(Bidirectional Forwarding Deteletion,BFD)实现链路故障快速检测和静态路由的自动切换。 以R3为例配置R3和R2之间的BFD会话,请补全下列命令 [R3](5) [R3-bfd] quit [R3]bfd 1 bind peer-ip(6)source-ip (7)auto [R3-bfd-session-1]commit [R3-bfd-session-1]quit 【问题3】(6分) 通过配置虚拟路由冗余协议(Virtual Router Redundancy Protocol,简称VRRP)通过交换机S1为S1双归属到RI和R3,从而保证链路发生故障时服务面的业务不中断,R1为主路由,R3为备份路由,且虚拟浮动IP地址为10.2.2.10。 根据上述配置要求,服务器的网关地址应配置为(8)。 在R1上配置与R3的VRRP虚拟组相互备份: [R1]int g0/0/1 //创建VRRP虚拟组 [RI-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip (9) //配置优先级为120 [R1-GigabitEthernet0/0/1]vvrp vrid1 priority 120 下面这条命令的作用是 (10) [R1-GigabitEthernet0/0/1]vrrp vrid 1 preempt-mode timer delay2//跟踪GE0/0/0端口,如果GE0/0/0端口down,优先级自动减30 [R1-GigabitEthernet0/0/1]vrrp vrid 1 track interface GE0/0/0 seduced 30 请问R1为什么要跟踪GE0/0/0端口? 答:(11) 【问题4】(5分) 通过配置ACL限制PC所在网段在2021年11月6日上午9点至下午5点之间不能访问服务器的Web服务(工作在80端口),对园区内其它网段无访问限制。 定义满足上述要求ACL的命令片段如下,请补全命令。 [XXX](12) ftime 9:00 to 17:00 2021/11/6 [XXX]acl 3001 [XXX0-acl-adv-3001]rule (13) tcp destination-port eq 80 source destination 10.2.2.22 0.0.0.0 time-range(14) 上述ACL最佳配置设备是 (15)。

选项

答案

解析 【问题1】
1、10.12.0.2
2、10.13.1.3
3、0.0.0.0 0.0.0.0
4、配置去往服务器网段的浮动静态路由,优先选择经R1路由器转发,而将经R3路由器转发作为备份链路
【问题2】
5、BFD
6、10.23.0.1
7、10.23.0.3
【问题3】
8、10.2.2.10
9、10.2.2.10
10、配置VRRP为抢占模式,延时2s抢占
11、当上联接口失效时,R3路由器能及时抢占主设备身份,为服务器实现数据转发,保证业务不中断。
【问题4】
12、time-range
13、deny
14、ftime
15、R2路由器的G2/0/0接口的入方向
