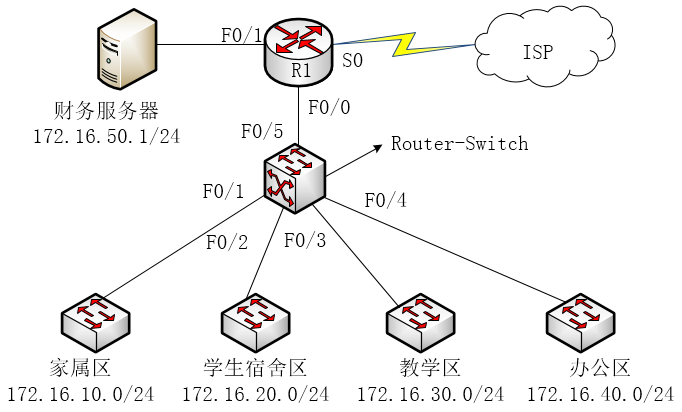

问题 某学校的网络拓扑结构图如图2-1所示。图2-1【问题1】（每空1分，共7分）常用的IP访问控制列表有两种，它们是编号为（1）和1300~1399的标准访问控制列表和编为（2）和2000~2699的扩展访问控制列表、其中，标准访问控制列表是根据IP报的（3）来对IP报文进行过滤，扩展访问控制列表是根据IP报文的（4）、（5）、上层协议和时间等来对IP报文进行过滤。一般地，标准访问控制列表放置在靠近（6）的位置，扩展访问控制列表放置在靠近（7）的位置。【问题2】（每空1分，共10分）为保障安全，使用ACL对网络中的访问进行控制。访问控制的要求如下：(1)家属区不能访问财务服务器，但可以访问互联网；(2)学生宿舍区不能访问财务服务器，且在每天晚上18:00～24:00禁止访问互联网；(3)办公区可以访问财务服务器和互联网；(4)教学区禁止访问财务服务器，且每天8:00～18:00禁止访问互联网。1．使用ACL对财务服务器进行访问控制，请将下面配置补充完整。R1(config)#access-list 1（8）（9）0.0.0.255R1(config)#access-Iist 1 deny 172.16.10.0 0.0.0.255R1(config)#access-list 1 deny 172.16.20.0 0.0.0.255R1(config)#access-Iist 1 deny（10）0.0.0.255Rl(config)#interface（11）R1(config-if)#ip access-group 1（12）2．使用ACL对Internt进行访问控制，请将下面配置补充完整。Route-Switch(config)#time-range jxq∥定义教学区时间范围Route-Switch(config-tune-range)#periodic daily（13）Route-Switch(config)#time-range xsssq//定义学生宿舍区时间范围Route-Switch(config-time-range)#periodic（14）18:00 t0 24:00Route-Switch(config-time-range)#exitRoute-Switch(config)#access-list 100 permit ip 172.16.10.0 0.0.0.255 anyRoute-Switch(config)#access-list 100 permit ip 172.16.40.0 0.0.0.255 anyRoute-Switch(config)#access-list 100 deny ip（15）0.0.0.255 time-range jxqRoute-Switch(corffig)#access-list 100 deny ip（16）0.0.0.255 time-range xsssqRoute-Switch(config)#interface（17）Route-Switch(config-if)#ip access-group 100out【问题3】（每空1分，共3分）网络在运行过程中发现，家属区网络经常受到学生宿舍区网络的DDoS攻击，现对家属区网络和学生宿舍区网络之间的流量进行过滤，要求家属区网络可访问学生宿舍区网络，但学生宿舍区网络禁止访问家属区网络。采用自反访问列表实现访问控制，请解释配置代码。Route-Switch(config)#ip access-list extended infilterRoute-Switch(config-ext-nacl)#permit ip any 172.16.20.0 0.0.0.255 refiect jsq（18）Route-Switch(config-ext-nacl)#exitRoute-Switch(config)#ip access-list extended outfilterRoute-Switch(config-ext-nacl)#evaluate jsq（19）Route-Switch(config-ext-nacl)#exitRoute-Switch(config)#interface fastethernet 0/1Route-Switch(config-if)#ip access-group infilter inRoute-Switch(config-if)#ip access-group outfilter out//（20）
选项
答案
解析 【问题1】（每空1分，共7分）
（1）1-99
（2）100-199
（3）源IP地址
（4）源IP地址
（5）目的地址
（6）数据目的地
（7）数据源
【问题2】（每空1分，共10分）
（8）permit
（9）172.16.40.0
（10）172.16.30.0
（11）F0/1
（12）out
（13）8:00 to 18:00
（14）daliy
（15）172.16.30.0
（16）172.16.20.0
（17）F0/5
【问题3】（每空1分，共3分）
（18）当符合任何网络访问172.16.20.0/16网络的数据流通过的时候，建立自反控制列表jsp。
（19）计算并生成自反列表
（20）在接口F0/1出口方向上应用这个自反列表
【问题1】（每空1分，共7分）
访问控制列表用来限制使用者或设备，达到控制网络流量，解决拥塞，提高安全性等。在IP网络中，可以使用的访问列表有标准访问列表（值为1~99、1300-1999）、扩展访问列表（标号为100~199、2000-2699）两种。
1．标准访问列表
功能说明：基于源IP地址进行判定是否允许或拒绝数据包通过（或其他操作，例如在NAT中就将是判断是否进行地址转换）。
2．扩展访问列表
功能说明：在标准访问列表的基础上增加更高层次的控制，它能够基于源地址、目的地址、端口号码等来控制数据包。
对于过滤从同一个源到同一个目的的数据流量，在网络中应用标准的访问控制列表和应用扩展的访问控制列表的位置是不同的，扩展访问控制列表应该尽量放置在接近数据流的源的地方，标准的访问控制列表应该尽量放置在接近数据流的目的地方。
【问题2】（每空1分，共10分）
1．使用ACL对财务服务器进行访问控制，请将下面配置补充完整。
R1(config)#access-list 1 permit 172.16.40.0 0.0.0.255//允许来自办公区的数据访问
R1(config)#access-list 1 deny 172.16.10.0 0.0.0.255//拒绝来自家属区的数据访问
R1(config)#access-list 1 deny 172.16.20.0 0.0.0.255//拒绝来自学生宿舍区的数据访问
R1(config)#access-list 1 deny（10）0.0.0.255//拒绝来自教学区的数据访问
Rl(config)#interface（11）//进去R1的F0/1接口，不能是F0/0接口，以免家属区等不能访问互联网。
R1(config-if)#ip access-group 1 out//在该接口的出方向配置
2．使用ACL对Internet进行访问控制，请将下面配置补充完整。
Route-Switch(config)#time-range jxq//定义教学区时间范围
Route-Switch(config-tune-range)#periodic daily 8:00 to 18:00//时间具体范围是8点到18点
Route-Switch(config)#time-range xsssq//定义学生宿舍区时间范围
Route-Switch(config-time-range)#periodic daily 18:00 to 24:00//时间范围具体是18:00 to 24:00
Route-Switch(config-time-range)#exit
Route-Switch(config)#access-list 100 permit ip 172.16.10.0 0.0.0.255 any//允许家属区访问任意地址
Route-Switch(config)#access-list 100 permit ip 172.16.40.0 0.0.0.255 any//允许办公区访问任意地址
Route-Switch(config)#access-list 100 deny ip 172.16.30.0 0.0.0.255 time-range jxq//允许教学区访问任意地址在规定的8点到18点。
Route-Switch(corffig)#access-list 100 deny ip 172.16.20.0 0.0.0.255 time-range xsssq//允许学生宿舍区访问任意地址在规定的18点到24点。
Route-Switch(config)#interface f0/5//在F0/5接口配置
Route-Switch(config-if)#ip access-group 100 out
【问题3】（每空1分，共3分）
自反访问控制列表会根据一个方向的访问控制列表，自动创建出一个反方向的控制列表，是和原来的控制列表—IP的源地址和目的地址颠倒，并且源端口号和目的端口号完全相反的一个列表。利用自反ACL可以只允许出去的流量，但是阻止从外部网络产生的向内部网络的流量，从而可以更好地保护内部网络；
Route-Switch(config)#ip access-list extended infilter//在优先级低往优先级高的方向上建立自反控制列表
Route-Switch(config-ext-nacl)#permit ip any 172.16.20.0 0.0.0.255 refiect jsq//当符合任何网络访问172.16.20.0/16网络的数据流通过的时候，refiect关键字用于建立自反控制列表jsp
Route-Switch(config-ext-nacl)#exit
Route-Switch(config)#ip access-list extended outfilter//在优先级高去往优先级低的方向上应用自反控制列表
Route-Switch(config-ext-nacl)#evaluate jsq//（19）用关键字evaluate来调用已经产生的自反列表
Route-Switch(config-ext-nacl)#exit
Route-Switch(config)#interface fastethernet 0/1
Route-Switch(config-if)#ip access-group infilter in
Route-Switch(config-if)#ip access-group outfilter out//在优先级高去往优先级低的方向上应用这个自反列表
