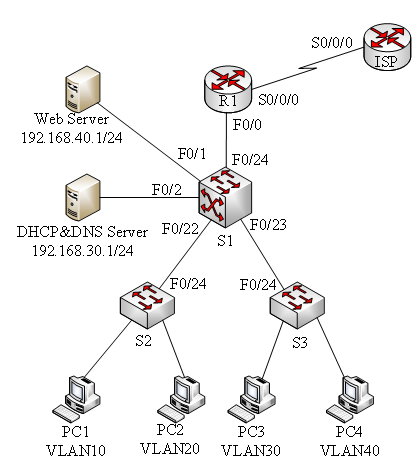

问题 某公司网络拓扑结构如图4-1所示。公司内部使用C类私有IP地址，其中公司两个部门分别处于VLAN10和VLAN20，VLAN10采用192.168.10.0/24网段，VLAN20采用192.168.20.0/24网段，每段最后一个地址作为网关地址。图4-1【问题1】（10分）公司使用VTP协议规划VLAN，三层交换机S1为VTP?Server，其他交换机为VTPClient，并通过SI实现VLAN间通信。请根据网络拓扑和需求说明，完成交换机S1和S2的配置。S1>enableS1#configure?terminalS1(config)#vtp?mode（1）S1(config)#vtp?domain?shxS1(config)#vtp?password?shxS1(config)#vlan?10S1(config-vlan)#exitS1(config)#vlan?20S1(config-vlan)#exitS1(config)#interface?vlan?10S1(config-if)#ip?address（2）（3）S1(config-vlan)#exitS1(config)#interface?vlan?20S1(config-if)#ip?address?192.168.20.254?255.255.255.0S1(config-if)#exitS1(config)#interface（4）fastethernet?0/22-23S1(config-if-range)#switchport?mode?accessS1(config-if-range)#switchport?mode（5）S1(config-if-range)#exitS1(config)#interface?fastEthernet?0/1S1(config-if)#（6）//关闭二层功能S1(config-if)#ip?add?192.168.40.254?255.255.255.0S1(config-if)#exit…S1(config)#（7）（8）//开启路由功能S1(corffig)#S2>enableS2#configurc?terminalS2(config)#vtp?mode（9）S2(config)#vtp?domain?shxS2(config)#vtp?password?shxS2(config)#intererce?fastethernet?0/24S2(config-if)#switchport?mode（10）//设定接口模式S2(config-if)#endS2#【问题2】（5分）公司申请了202.165.200.0/29地址段，使用NAT-PT为用户提供Internet访问，外部全局地址为202.165.200.1，Web服务器使用的外部映射地址为202.165.200.3。请根据网络拓扑和需求说明，完成路由器Rl的配置。R1>enableR1#config?terminalR1(config)#access-Iist?1（11）192.168.10.0?255.255.255.0…R1(config)#interface?serial?0/0/0R1(config-if)#ip?address?202.165.200.1?255.255.255.248R1(config-if)#no?shutdownR1(config-if)#clock?rate?4000000R1(config-if)#interface?fastethernet?0/0R1(config-if)#ip?address?192.168.50.254?255.255.255.0R1(config-if)#no?shutdownR1(config-if)#exitR1(config)#ip?nat?inside?source（12）1?interface?s0/0/0?0verload…..R1(config)#ip?nat?inside?source?static（13）202.165.200.3R1(config)#intcrface?fastethernet?0/0R1(config-if)#ip?nat（14）R1(config-if)#interface?serial?0/0/0R1(config-if)#ip?nat（15）R1(config-if)#endR1#
选项
答案
解析 【问题1】（10分）
（1）Server
（2）192.168.10.254
（3）255.255.255.0
（4）range
（5）Trunk
（6）no switchport
（7）IP
（8）Routing
（9）Client
（10）Trunk
【问题2】（5分）
（11）Permit
（12）list
（13）192.168.40.1
（14）inside
（15）outside
【问题1】(10分)
本题考察交换机的相关配置。
S1>enable
S1#configure terminal
S1(config)vtp mode server
S1(config)#vtp domain shx
S1(config)#vtp password shx
S1(config)#vlan 10
S1(config-vlar)#exit
S1(config)#vlan 20
S1(config-vku)#exit
S1(config)#interface vlan l0
S1(config-if)#ip address 192.168.10.254 255.255.255.0
S1(config-vlar)#exit
S1(config)#interface vlan 20
S1(config-if)#ip address 192.168.20.254 255.255-255.0
S1(config-if)#exit
S1(config)#interface range fastethernet 0/22-23
S1(config-if-range)#switchport mode access
S1(config-if-range)#switchport mode trunk

S1(config-if-range)#exit
S1(config)#interface fastEthernet 0/1
S1(config-if)#no switchport／／关闭二层功能

S1(config-if)#ip add 192.168.40.254 255.255.255.0
S1(config-if)#exit
…
S1(config)#ip routing／／开启路由功能
S1(corffig)#

S2>enable
S2#configurc terminal
S2(config)#vtp mode client
S2(config)#vtp domain shx
S2(config)#vtp password shx
S2(config)#intererce fastethernet 0/24
S2(config-if)#switchport mode trunk／／设定接口模式
S2(config-if)#end
S2#
【问题2】(5分)
R1>enable
R1#config terminal
R1(config)#access-Iist l permit 192.168.10.0 255.255.255.0
…
R1(config)#interface serial 0/0/0
R1(config-if)#ip address 202.165.200.1 255.255.255.248
R1(config-if)#no shutdown
R1(config-if)#clock rate 4000000
R1(config-if)#interface fastethernet 0/0
R1(config-if)#ip address 192.168.50.254 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#ip nat inside source list 1 interface s0/0/0 0verload

…..
R1(config)#ip nat inside source static 192.168.40.1 202.165.200.3
R1(config)#intcrface fastethernet 0/0
R1(config-if)#ip nat inside
R1(config-if)#interface serial 0/0/0
R1(config-if)#ip nat outside
R1(config-if)#end
R1#
