某单位网络内部部署有IPv4主机和IPv6主机,该单位计划采用ISATAP隧道技

练习题库2022-08-02  55

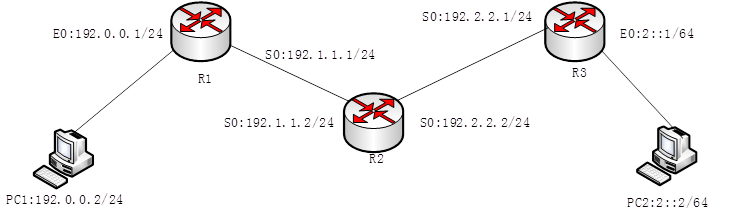

问题 某单位网络内部部署有IPv4主机和IPv6主机,该单位计划采用ISATAP隧道技术实现两类主机的通信,其网络拓扑结构如图5-1所示,路由器R1、R2、R3通过串口经IPv4网络连接,路由器R1连接IPv4网络,路由器R3连接IPv6网段。通过ISATAP隧道将IPv6的数据包封装到IPv4的数据包中,实现PC1和PC2的数据传输。图5-1网络拓扑图【问题1】(2分)双栈主机使用ISATAP隧道时,IPv6报文的目的地址和隧道接口的IPv6地址都要采用特殊的ISATAP地址。在ISATAP地址中,前64位是向ISATAP路由器发送请求得到的,后64位中由两部分构成,其中前32位是(1),后32位是(2)。(1)备选答案:A.0:5EFEB.5EFE:0C.FFFF:FFFFD.0:0(2)备选答案:A.IPv4广播地址B.IPv4组播地址C.IPv4单播地址【问题2】(6分)根据网络拓扑和需求说明,完成路由器R1的配置。R1(config)#interface Serial 1/0R1(config-if)#ip address(3)255.255.255.0(设置串口地址)R1(config-if)#no shutdown(开启地址)R1(config)#interface FastEthernet 0/0Rl(config-if)#ip address(4)255.255.255.0(设置以太口地址)R1(config-if)#exitR1(config)#router ospf 1R1(config-router)#network 192.0.0.1(5)area 0Rl(config-router)#network 192.1.1.1(6)area 0【问题3】(6分)根据网络拓扑和需求说明,解释路由器R3的ISATAP隧道配置。……R3(config)#interface tunnel 0(7)R3(config-if)#ipv6 address 2001:DA8:8000:3::/64 eui-64为tunnel配置IPV6地址R3(config-if)#no ipv6 nd suppress-ra启用了隧道口的路由器广播R3(config-if)#tunnel source s1/0(8)R3(config-if)#tunnel mode ipv6 ip isatap(9)【问题4】(1分)实现ISATAP,需要在PC1进行配置,请完成下面的命令。C:\>netsh interface ipv6 isatap set router(10)

选项

答案

解析 【问题1】(每空1分,共2分)
(1)A或0:5EFE
(2)C或lPv4单播地址
【间题2】(每空1.5分,共6分)
(3)192.1.1.1
(4)192.0.0.1
(5)0.0.0.255
(6)0.0.0.255
【问题3】(每空2分,共6分)
(7)启用tunnel 0
(8)指定tunnel的源地址为s0
(9)tunnel的模式为ISATAP隧道
【问题4】(1分)
(10)192.2.2.1
【问题1】(2分)
域内自动隧道配址协议(Intra-Site Automatic Tunnel Addressing Protocol,ISATAP)顾名思义,它指某个IPv4域内的双栈主机相互之间可通过该隧道进行通信。
它将IPv4地址夹入IPv6地址中,当两台ISATAP主机通讯时,可自动抽取出IPv4地址建立Tunnel即可通讯,且并不需透过其它特殊网络设备,只要彼此间IPv4网络通畅即可。
双栈主机支持ISATAP后会自动在该隧道接口上生成IPv6地址,格式为:
本地链路的前缀(fe80::开头)+64位的接口标识符::0:5EFE:X.X.X.X(这里的X.X.X.X是双栈主机的IPv4单播地址)。之后就可以和同一子网内其他ISATAP客户机进行IPv6通讯了;如果需要和其他网络的ISATAP客户机或者IPv6网络通信,必须通过ISATAP路由器拿到全球单播地址前缀(2001:,2002:,3ffe:开头),通过路由器与其他IPv6主机和网络通信。
ISATAP过渡技术不要求隧道端节点必须具有全球惟一的IPv4地址,只要双栈主机具有IPv4单播地址即可,不管该地址公有的还是私有的都可以。
【问题2】(6分)
这部分是看图填空题,由于R1的S0端口地址表示为192.1.1.1/24,因此(3)应填192.1.1.1;由于R1的E0端口地址表示为192.0.0.1/24,因此(4)应填192.0.0.1。
语句R1(config)#router ospf 1表示在R1上启动ospf协议。
这里主要考查ospf的network命令,network命令格式如下:
[no]network network mask area area_id
其中:no network命令取消网络范围,mask应该为反掩码,area_id为区域号。
由于S0和R0的掩码为255.255.255.0,因此反掩码均为0.0.0.255
【问题3】(6分)
目前全国各著名高校都参与了CNGI工程二期建设,大部分学校均使用了ISATAP建网模式,影响特别大,因此考题具有一定的实时性和代表性。
R3(config)#interface tunnel 0启用tunnel 0
R3(config-if)#ipv6 address 2001:DA8:8000:3::/64 eui-64
为tunnel配置IPV6地址
R3(config-if)#no ipv6 nd suppress-ra启用了隧道口的路由器广播
R3(config-if)#tunnel source s1/0指定tunnel的源地址为s0
R3(config-if)#tunnel mode ipv6 ip isatap tunnel的模式为ISATAP隧道
【问题4】(1分)
客户端则可以使用netsh进行配置
C:\>netsh到“netsh interface”命令行下
netsh>interface到“netsh interface ipv6”命令行下
netsh interface>ipv6到“netsh interface ipv6 isatap”命令行下
netsh interface ipv6>isatap开启ISATAP功能
netsh interface ipv6 isatap>set router*.*.*.*设置ISATAP路由器的地址
本题的地址为192.2.2.1。上述命令可以合并为一条命令,netsh interface ipv6 isatap set router。
