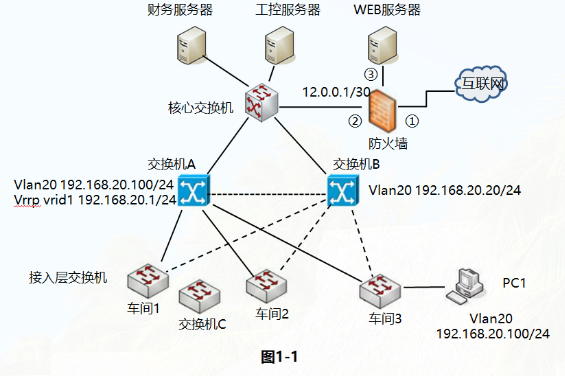

问题 某企业网络拓扑图如图1-1所示。该网络可以实现的网络功能有:1.汇聚层交换机A与交换机B采用VRRP技术组网;2.用防火墙实现内外网地址转换和访问策略控制;3.对汇聚层交换机、接入层交换机(各车间部署的交换机)进行VLAN划分。[问题1] (6分)为图1-1中的防火墙划分安全域，接口①应配置为(1)区域，接口②应配置为(2)区域，接口③应配置为(3)区域。[问题2](4分)VRRP技术实现(4)功能，交换机A与交换机B之间的连接线称为(5)线，其作用是(6).[问题3] (6分)图1-1中PCI的网关地址是(7);在核心交换机上配置与防火墙互通的默认路由，其目标地址应是(8);若禁止PCI访问财务服务器，应在核心交换机上采取(9)措施实现。[问题4](4分)若车间1增加一台接入交换机C，该交换机需要与车间1接入层交换机进行互连，其连接方式有(10)和(11);其中(12)方式可以共享使用交换机背板带宽，(13)方式可以使用双绞线将交换机连接在一起。
选项
答案
解析 问题1：
(1)非信任/外部/untrust
(2)信任/内部/trust
(3)DMZ
问题2：
(4)冗余网关
(5)心跳线
(6)传递VRRP报文
问题3：
(7)192.168.20.1
(8)0.0.0.0 0或0.0.0.0 0.0.0.0
(9)ACL过滤
问题4：
(10)级联
(11)堆叠
(12)堆叠
(13)级联
