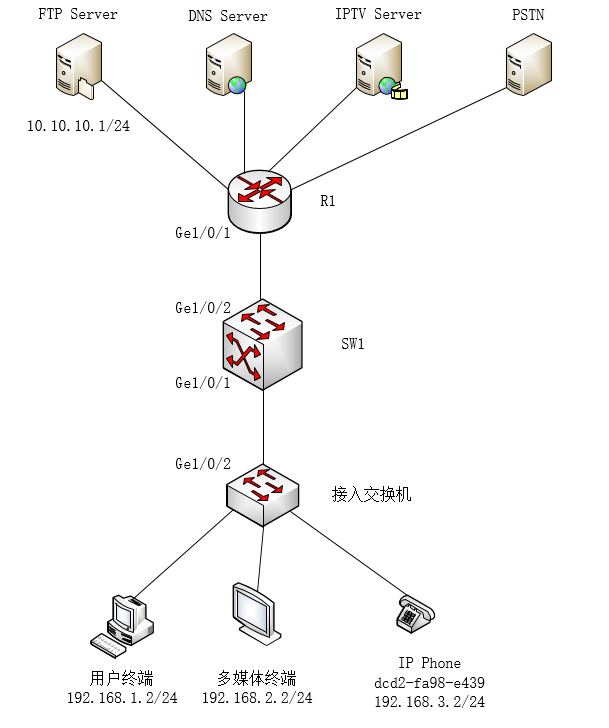

某公司的网络拓扑结构如图4-1所示。

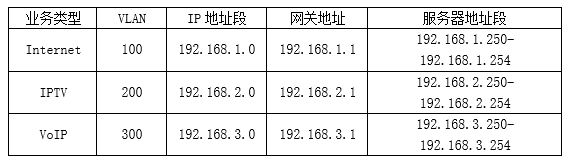

公司管理员对各业务使用的VLAN作如下规划:
为了便于统一管理,避免手工配置,管理员希望各种终端均能够自动获取IP地址,语音终端根据其MAC地址为其分配固定的IP地址,同时还需要到FTP服务器10.10.10.1上动态获取启动配置文件configuartion.ini,公司DNS服务器地址为10.10.10.2,所有地址段均路由可达。【问题1】(3分)公司拥有多种业务,例如Internet. IPTV. VoIP等,不同业务使用不同的IP地址段。为了便于管理,需要根据业务类型对用户进行管理。以便路由器RI能通过不同的VLAN分流不同的业务。VLAN划分可基于(1)、子网、(2)、协议和策略等多种方法。本例可采用基于(3)的方法划分VILAN子网。【问题2】(12分)下面是在SW1上创建DHCP Option模板,并在DHCP Option模板视图下,配置需要为语音客户端IP Phone分配的启动配置文件和获取启动配置文件的文件服务器地址,请将配置代码或注释补充完整。<HUAWEI> (4)[HUAWEI] sysname SW1[SW1](5)option template template1[SW1-dhcp-option-template-template1] gateway-list(6)//配置网关地址[SW1-dhcp-option-template-template1] bootfile(7)//获取配置文件[SW1-dhcp-option-template-template1] next-server(8)//配置获取配置文件地址[SW1-dhcp-option-template-template1] quit下面创建地址池,同时为IP Phone 分配固定IP地址以及配置信息。请将配置代码补充完整。[SW1]ip pool pool3[SW1-ip-pool-pool3] network(9)mask 255.255.255.0[SW1-ip-pool-pool3] dns-list(10)[SW1-ip-pool-pool3] (11)192.168.3.1[SW1-ip-pool-pool3] excluded-ip-address (12) 192.168.3.254[SW1-ip-pool-pool3] lease unlimited[SW1-ip-pool-pool3] static-bind ip-address 192 168.3.2 mac-address (13) option-templale template1 //使用模板[SW1-ip-pool-pool3] quit#在对应VLAN上使能DHCP[SW1] interface vlanif (14)[SW1-Vlanif300] (15) select global[SW1-Vlanif300] quit
选项
答案
解析
【问题1】
(1)端口 (2)MAC地址 (3)子网
【问题2】
(4)system-view (5)dhcp (6)192.168.3.1 (7)configuration.ini
(8)10.10.10.1 (9)192.168.3.0 (10)10.10.10.2 (11)gateway-list
(12)192.168.3.250 (13)dcd2-fa98-e439 (14)300 (15)dhcp
【问题1】
划分VLAN的方式有:基于接口、基于MAC地址、基于子网、基于协议、基于策略(MAC地址、IP地址、接口)。
基于子网的vlan划分是根据数据帧中的源IP地址和子网掩码来划分VLAN。网络管理员预先配置IP地址和VLAN ID映射关系表,当交换机收到的是Untagged帧,就依据该表给数据帧添加指定VLAN的Tag。然后数据帧将在指定VLAN中传输。其优点是当用户的物理位置发生改变,不需要重新配置VLAN。可以减少网络通信量,可使广播域跨越多个交换机。
【问题2】
<HUAWEI> system-view //进入系统视图
[HUAWEI] sysname SW1 //修改设备名称
[SW1] dhcp option template template1 //创建DHCP Option模板
[SW1-dhcp-option-template-template1] gateway-list 192.168.3.1//配置网关地址
[SW1-dhcp-option-template-template1] bootfile configuration.ini//获取配置文件
[SW1-dhcp-option-template-template1] next-server 10.10.10.1 //配置获取配置文件地址
[SW1-dhcp-option-template-template1] quit
[SW1]ip pool pool3 //创建地址池并在地址池视图下为PC配置网关地址、租期和DNS服务器地址;为IP Phone配置分配固定IP地址和启动配置文件信息
[SW1-ip-pool-pool3] network 192.168.3.0 mask 255.255.255.0
[SW1-ip-pool-pool3] dns-list 10.10.10.2 //设置dns地址
[SW1-ip-pool-pool3] gateway-list 192.168.3.1 //设置网关地址
[SW1-ip-pool-pool3] excluded-ip-address 192.168.3.250 192.168.3.254 设置排除地址
[SW1-ip-pool-pool3] lease unlimited
[SW1-ip-pool-pool3] static-bind ip-address 192 168.3.2 mac-address dcd2-fa98-e439 option-templale template1 //使用模板
[SW1-ip-pool-pool3] quit
#在对应VLAN上使能DHCP
[SW1] interface vlanif 300
[SW1-Vlanif300] dhcp select global
[SW1-Vlanif300] quit
