阅读以下说明,回答问题1至问题2,将解答填入答题纸对应的解答栏内。【说明】某公司

练习题库2022-08-02  34

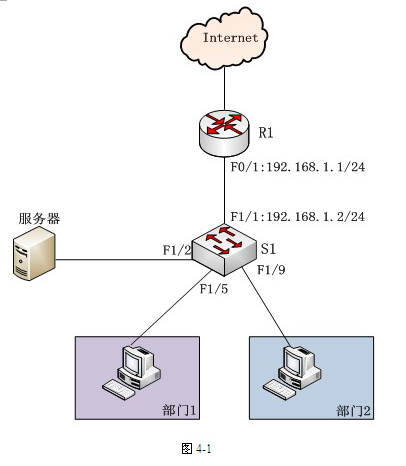

问题 阅读以下说明,回答问题1至问题2,将解答填入答题纸对应的解答栏内。【说明】某公司计划使用路由器作为DHCP Server,其网络拓扑结构如图4-1所示。根据业务需求,公司服务器IP地址使用 192.168.2.1/24,部门1使用192.168.4.1/24网段,部门2使用192.168.6.1/24网段(其中192.168.3.1~ 192.168.3.10地址保留不分配),部门1和部门2通过路由器的DHCP服务自动获取IP地址。【问题1】10分根据网络拓扑和需求说明,完成(或解释)路由器R1的配置:R1#config tR1(config)#interface FastEthernet0/1R1(config-if)#ip address (1) (2)R1(config-if)#no shutdownR1(config-if)#exitR1(config)#ip dhcp pool vlan 3R1(dhcp-config)#network 192.168.3.0 255.255.255.0R1(dhcp-config)#default-router 192.168.3.254 255.255.255.0(3)R1(dhcp-config)#dns-server 192.168.2.1(4)R1(dhcp-config)#lease 0 8 0(5)R1(dhcp-config)#exitR1(config)#ip  dhcp pool vlan 4R1(dhcp-config)#network (6) (7)R1(dhcp-config)#default-router 192.168.4.254 255.255.255.0R1(dhcp-config)#dns-server 192.168.2.1R1(dhcp-config)#lease 0 8 0R1(dhcp-config)#exitR1(config)#ip dhcp excluded-address (8) (9)R1(config)#ip dhcp excluded-address 192.168.3.254         ;排除掉不能分配的IP地址R1(config)#ip dhcp excluded-address 192.168.4.254R1(config)#(10) 192.168.3.0 255.255.255.0 FastEthernet0/1      ;在以太网接口和VLAN3间建立一条静态路由………【问题2】(5分) 根据网络拓扑和需求说明,完成(或解释)交换机S1的部分配置。S1#config tS1(config)#interface vlan2S1(config-if)#ip address 192.168.2.254 255.255.255.0S1(config-if)#no shutdownS1(config)#interface vlan3S1(config-if)#ip address 192.168.3.254 255.255.255.0S1(config-if)#ip helper-address (11)S1(config-if)# no shutdownS1(config)#interface vlan4……S1(config)#interface f1/1S1(config-if)#switchport mode (12)S1(config-if)#switchport trunk allowed vlan all S1(config-if)#exitS1(config)#interface f1/2S1(config-if)#switchport mode accessS1(config-if)#switchport access (13)S1(config-if)#exitS1(config)#interface f1/5S1(config-if)#switchport mode accessS1(config-if)#switchport access (14)S1(config-if)#exitS1(config)#interface f1/9S1(config-if)#switchport mode accessS1(config-if)#switchport access (15)S1(config-if)#exit…….

选项

答案

解析 【问题1】(1)192.168.1.1(2)255.255.255.0(3)指定地址池vlan 3中网关地址(4)指定地址池vlan 3中DNS服务器地址(5)指定地址池vlan 3地址租约时间为8小时  (6)192.168.4.0 (7)255.255.255.0(8)192.168.3.1(9)192.168.3.10(10)ip route【问题2】(11)192.168.1.1(12)trunk(13)vlan 2(14)vlan 4(15)vlan 3
