某集团下属煤矿企业委托软件公司开发一套煤炭运销管理系统,该系统属于整个集团企业信息化架构中的业务层,系统针对煤矿企业开发,包括合同管理、磅房管理、质检化验、运费结算等功能。部分业务详细描述如下:(1)合同管理:合同签订、合同查询、合同跟踪等。(2)磅房管理:系统可以从所有类型的电子磅自动读数;可以自动从电子磅上读取车辆皮重、毛重,计算出净重;可根据合同内容自动减少相应提货单剩余数量,如果实际发货量超过合同额则拒绝发货。(3)质检化验:根据过磅单、车号,生成化验分析委托单,生成化验分析报告。(4)运费结算:依据过磅单上的净重、化验单、合同规定,自动计算出原料结算单、运费结算单。煤矿企业根据集团的工作计划制订本企业的业务计划,煤矿企业根据集团划拨指标和提供的原料生产煤炭,所生产的煤炭交由集团统一管理和销售给客户。软件公司采用Zachman框架对企业业务架构和业务过程进行分析,结果如表2-1所示。

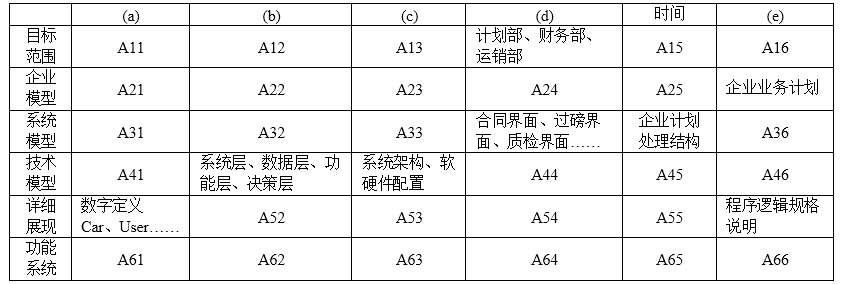

表2-1 煤炭运销管理系统Zachman框架分析【问题1】(13分)Zachman框架是什么?请在表2-1中(a)-(e)位置补充企业业务架构中的信息类别。【问题2】(8分)项目组在该煤炭企业业务架构分析中完成了四项主要工作:数据流图、实体联系图、网络拓扑结构和计划时间表,这四项工作在表2-1中处于什么位置,请用表2-1中的位置编号表示。【问题3】(4分)根据题目所述业务描述,请分别给出表2-1中A11和A23位置应该填入的内容。(物流关系用“→”表示)
选项
答案
解析
【问题1】(13分)
Zachman框架是由约翰 扎科曼(John Zachman )在1987年创立的全球第一个企业架构理论。Zachman框架是一种组织构架工具(用来设计文档、需求说明和模型的工具)的一种分类学。包括工具的目标(例如,商业拥有者、创建者)是谁,哪些特殊的问题(例如,数据、功能)需要阐明。
(a)数据 (b)功能 (c)网络 (d)角色 (e)动机
【问题2】(8分)
数据流图:A32
实体联系图:A31
网络拓扑结构:A53
计划时间表:A25
【问题3】(4分)
A11:列出对业务至关重要的元素:合同、提货单、委托单、原料结算单、运费结算单
A23:物流网络(节点和链接)
