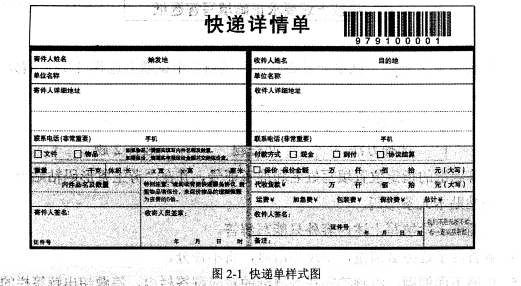

问题 某软件公司受快递公司委托，拟开发一套快递业务综合管理系统，实现快递单和物流信息的综合管理。项目组在系统逻辑数据模型设计中，需要描述的快递单样式如图2-1所示，图 2-2 是项目组针对该快递单所设计的候选实体及其属性。图2-2 候选实体及属性【问题1】（6分）数据库设计主要包括概念设计、逻辑设计和物理设计三个阶段，请用 200字以内文字说明这三个阶段的主要任务。【问题 2】（11分）根据快递单样式图，请说明:1）图 2-2中三个候选实体对应的主属性PK1、PK2和PK3分别是什么？2）图 2-2 中应设计哪些实体之间的联系，并说明联系的类型。【问题3】（8分）在图2-2中添加实体之间的联系后，该实体联系图是否满足第一范式、第二范式和第三范式中的要求（对于每种范式判定时，假定已满足低级别范式要求）。如果不满足，请用 200 字以内文字分别说明其原因。
选项
答案
解析 【问题1】
概念设计也称为概念结构设计，其任务是在需求分析阶段产生的需求说明书的基础上，按照特定的方法将它们抽象为一个不依赖于任何DBMS的数据模型，即概念模型。概念模型的表现形式即ER模型。
逻辑设计也称为逻辑结构设计，其主要任务是将概念设计阶段设计好的E-R图转换为与选用的具体机器上的DBMS所支持的数据模型相符合的逻辑结构（如：关系模式）。
物理设计也称为物理结构设计，其任务是对给定的逻辑模型选取一个最适合应用环境的物理结构，所谓数据库的物理结构，主要是指数据库在物理设备上的存储结构和存取方法。
【问题2】
PK1：证件号
PK2：编号
PK3：证件号
联系1：寄件人与快递单之间应有联系，联系类型：1:N。
联系2：收件人与快递单之间应有联系，联系类型：1:N。
【问题3】
寄件人，收件人均满足第3范式，因为这两个关系均消除了部分函数依赖与传递函数依赖。（自然也就同时满足第1范式与第2范式）。
快递单满足第2范式，但不满足第3范式，快递单的主键为编号，编号确定：保价金额、代收货款、运费、加急费、包装费、保价费，而这一系列费用的组合确定总计。所以存在传递函数依赖。注：增加了寄件人证件号与收件人证件号到快递单中，并不会影响快递单满足第2范式。
