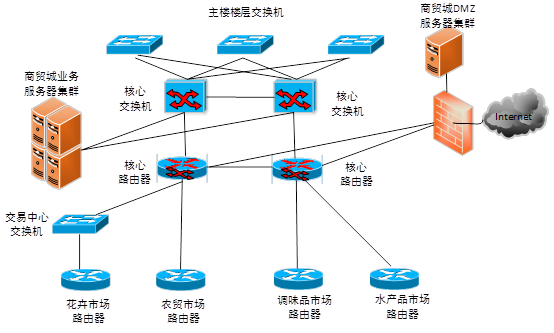

问题 某商贸城由商贸城办公主楼、花卉市场、农贸市场、水产品市场、调味品市场和交易中心等几个部分构成,由于各市场覆盖面积较广、用户数量较多、相互间距离较远,因此采用广域网方式建设商贸城的内部企业网络,其网络结构如图2-1所示。图2-1  商贸城企业网络示意图商贸城企业网络采用层次化设计,网络节点分为三层:核心层、汇聚层和接入层。核心层由商贸城办公主楼配置2台高性能路由器构成,负责与各二级单位路由器进行互联;汇聚层由四个市场的路由器构成,每个市场都是一个网络节点,配置一台路由器,汇聚层与核心层节点间的链路构成主干链路;接入层为各市场的内部局域网络,实现办公人员和商户的接入。商贸城数据中心业务服务器采用服务器群集技术,服务器都采用双网卡配置,分别对花卉市场、农贸市场、水产品市场、调味品市场提供商贸业务服务。商贸城企业网的互联网出口部署在商贸城办公主楼,出口带宽为50Mbps;商贸城办公主楼至各二级节点之间线路采用“SDH电路转换为以太网线路”方式,主干链路两端路由器统一采用以太网接口,带宽为10Mbps。随着企业应用发展需要,商贸城决定对企业网络进行升级改造,其建设目标如下:对业务服务器群集网络接入进行改造,使业务压力能均衡分担;将商贸城办公主楼到各个市场网络带宽进行升级;对Internet出口带宽进行升级,保证用户能正常上网。【问题 1】(7 分) 自花卉市场借助于交易中心的局域网交换机接入到企业网络中以来,商户普遍反映访问应用系统和互联网速度较慢,在用户上网高峰时间段,对网络用户的业务开展造成了极大影响。技术人员经过测试发现,从花卉市场路由器ping核心路由器延时≥1000ms(其他市场ping核心路由器延时≤10ms)。请分析问题出现的原因,并提供可行的解决方案。【问题 2】(10 分) 为实现各市场和办公主楼之间的线路冗余,决定在各市场路由器至核心路由器之间添加一条冗余线路,在保证线路冗余的同时,为提高主干线路的带宽,需要在主用线路和备用线路之间实现线路的负载均衡。 请分别叙述采用多链路PPP捆绑技术和OSPF路由负载均衡技术实现核心层到汇聚层的线路及带宽扩容的具体实施步骤。  【问题3】(8 分)  随着互联网上P2P、视频点播等类型应用的发展,商户访问互联网行为占据了大量的企业网络带宽,为保证企业内部应用系统的正常服务,提高商户访问互联网和企业应用系统的服务质量,针对该企业网络请给出至少四种优化方法。

选项

答案

解析 【问题1】  (7 分)

问题出现在交易中心交换机,该交换机既是核心路由器和花卉市场路由器的连接设备,又承担着交易中心客户局域网客户计算机的接入工作,交易中心局域网会产生广播报文,尤其在上网高峰期,大量广播报文形成的广播风暴会占用广域网线路的带宽资源,同时对广域网线路的稳定性造成影响。
可以采用如下的改造方式:改变网络结构,除去核心路由器和交易中心交换机之间的线路,租用新的SDH线路,转换为以太网线路后直接连接核心路由器与花卉市场路由器,使得交易中心局域网成为花卉市场路由器下联的一个局域网络。
【问题2】(10 分)

多链路PPP捆绑技术:
(1)在每个市场的路由器和核心路由器之间扩容一条相同的链路。
(2)通过多链路PPP捆绑技术对链路进行捆绑,创建虚拟捆绑接口,并将物理接口添加到虚拟接口的物理接口组中。
(3)在虚拟接口上封装PPP协议,并将原有接口的IP等信息移植到虚拟接口之上。
(4)保持OSPF配置不变,配置完成后可用带宽等于两条链路带宽之和,某一条中断不影响业务的延续性。
OSPF路由负载均衡技术:
(1)针对每个市场路由器扩容一条相同的链路,但需要连接到另外一台核心路由器。
(2)通过配置上联线路的cost值,保证各市场路由器至核心局域网的metric值相等。
(3)将各市场路由器的工作模式由快速路由模式(基于目标网络路由模式)修改为过程交换模式(基于报文路由方式)。
(4)OSPF配置不变,配置完成后实现IP包上行时,两条链路的负载均衡,可用带宽等于两条链路带宽之和,某一条链路中断通过OSPF协议自动完成路径切换。
【问题3】(8 分)
可以采用如下优化方法:
(1)提高商贸城网络主干带宽,使得各市场至办公楼带宽之和远大于互联网出口带宽。
(2)增加目前因特网出口总带宽,限制单个用户访问因特网流量,给企业业务应用预留带宽。
(3)在互联网出口处添加流量控制设备,在高峰时段限制P2P、视频点播等大流量应用,在非高峰时段则不限制应用流量。
(4)启用DiffServ技术,基于主干路由器设备划分DiffServ域,并针对企业业务和互联网业 务形成不同业务级别,提供不同的服务质量。
(5)增加第二运营商线路和流量负载均衡设备实现基于目的地址和业务类型的智能流量负载均衡及带宽保障。

(6)建立多因特网出口,实现业务因特网出口与因特网上网出口分离互不影响,从而从资源上和稳定性上最大程度地保障业务应用。

(7)对现有网络进行改造,建立业务网络和互联网隔离制度,对商户同时提供业务网络与互联网络接入,保证两类业务相互不受影响。
