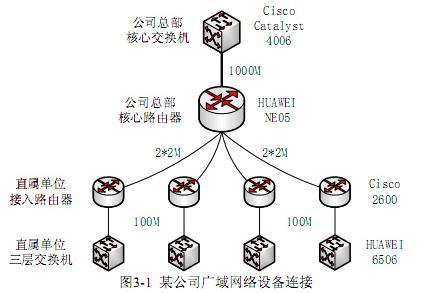

某高速公路沿线企业广域网主要连接公司总部和4个分支机构单位,为公司内部人员之间提供数据传输和业务运行环境。网络于2003年建成,各网络节点之间的初始带宽为512Kbps,2005年经设备改造后,各节点之间带宽升级为2Mbps,2007年带宽进一步提升至4Mbps。1.网络设备位于公司总部的核心路由器为华为公司的NE05,2004年配置;通过该设备连接各分支机构的接入路由器,各接入路由器为思科公司的2600,2003-2004年配置;公司总部的局域网由思科公司的多层交换机catalyst4006为主干设备构成,各分支机构的局域网络由华为公司6506三层交换机为主千设备构成。如图3-1所示。

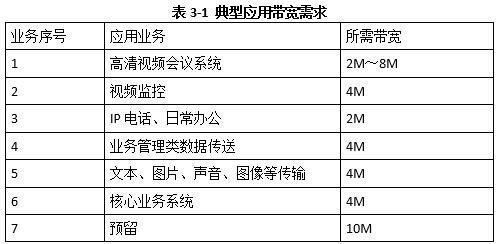

2.网络缺陷随着网络用户的不断增加,各种新应用,新业务的开展,对网络带宽、安全性、稳定性都提出了更高的要求。该企业广域网络存在以下问题: 核心至二级站点间带宽只有4Mbps,随着高清视频会议等系统的建设,现有网络带宽己经不能满足应用需求; 数据设备使用年限较长,配置低,无法进行扩容,随着业务量急剧增大,将无法维持系统正常运转,也不能胜任网络升级的需要; 华为NE05型号路由器已停产,配件、模块较难购置,设备不定期会出现丢包现象,影响网络稳定; 路由设备均是单点结构,存在单点故障,安全性低。3.各类应用带宽根据用户对企业内部现有典型应用的流量分析,考虑到各应用在两年内的正常业务增长,形成了如表3-1所示的典型应用带宽需求。

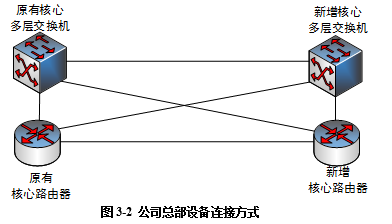

4.升级目标本次升级改造主要达到以下的目标: 对核心和分支机构路由设备进行更新,并与原有系统形成设备、链路双备份,增强安全性; 将核心到各个分支机构数据网络带宽进行升级; 根据应用业务的特性,采用Q oS技术,确保广域网络的服务质量。【问题1】(11分)现有网络主要依托高速公路沿线的SDH传输系统进行建设,核心路由器与各接入路由器之间的逻辑链路由若干E1电路组成,当前的4M带宽就是由两条E1电路绑定而形成的。(a)已知SDH传输系统至公司总部的传输带宽为STM-1,请简要分析核心路由器NE05上连接传输系统的传输板卡特性。(b)如果在公司总部不增加任何设备和板卡,仅通过为每个逻辑通道绑定更多E1线路的方式增加带宽,则在公司总部至各分支机构带宽相等的要求下,请给出理论上公司总部至各分支机构可以扩充的最大带宽。【问题2】(8分)设计单位决定为公司总部分别添加一台核心路由器和核心多层交换机,并且采用了如图3-2所示的连接方式,请简要分析该连接方式与原有方式相比较,具有哪些优势。
【问题3】(6分)设计单位决定将现有线路、路由设备,作为企业网络的备份线路及备份路由体系,同时在总部和分支机构添置相应的路由器,形成主用路由体系。用户单位提出了一个明确的需求,希望本次新采购的路由设备主要采用以太网口,以避免线路带宽升级时,用户端设各频繁发生变化。升级设计方案中,要求SDH系统的局端传输设备完成协议转换工作,直接提供以太网接口,并互连至总部和分支结构的路由器以太网接口。假设总部至分支结构的链路是由大于10条以上E1绑定形成,请简要分析总部的核心路由器千兆以太口与传输设备千兆以太口之间可能存在的工作机制,;并针对每种工作机制说明核心路由器如何区分来自不通接入路由器的数据包。
选项
答案
解析
【问题1】(11分)
(a)
· 该板卡支持STM-1 155Mbps的通道化POS(Channelized POS , CPOS)接口,也就是可以对155M的STM-1进行时隙划分成若干电路;
· 电路划分的细粒度为E1;
· 同时支持将多个E1电路绑定成逻辑链路。
(b)
一个STM-1的CPOS接口最多可以划分为63个E1电路。由于要求公司总部和4个分支机构之间带宽相等,因此理论上每个逻辑链路最多由15个E1电路绑定。最大带宽为2.048×15=30.71Mbps。
【问题2】(8分)
具有如下优势:
(l)各路由设备之间采用全互联结构,保证任何两条链路中断,所有路由设备之间可以互访;
(2)不存在设备级的单点故障,任何设备的损坏不影响网络的运行;
(3)两台多层交换机之间可以运行HSRP、VRRP和GLBP等冗余网关协议,保证一台交换机出现故障时,服务器可以继续提供服务;
借助于路由算法、策略路由等技术,可以实现网络流量的负载均衡。
【问题3】(6分)
存在两种工作方式:
(1)子接口方式。路由器千兆以太网络接口划分成若干的逻辑子接口,传输设备将不同分支路由器的捆绑El电路上的数据帧映射至不同的子接口,核心路由器通过逻辑子接口来确定数据帧的来源路由器。
(2) VLAN方式。路由器和传输设备的千兆以太网接口都工作在VLAN Trunk模式下,传输设备将不同分支路由器的捆绑E1电路上的数据帧映射至不同的VLAN中,路由器千兆接口利用接收到数据帧的VLAN标签来决定该数据帧的来源路由器。
