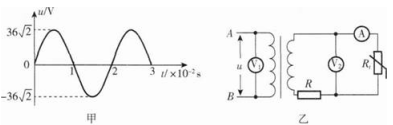

问题 在匀强磁场中有一不计电阻的矩形线圈，绕垂直磁场的轴匀速转动，产生如图甲所示的正弦交流电。把该交流电接在图乙中理想变压器的A、B两端，电压表和电流表均为理想电表，Rt为热敏电阻（温度升高时其电阻减小），R为定值电阻。下列说法正确的是（  ）。A.在t=0．01s，穿过该矩形线圈的磁通量为零B.变压器原线圈两端电压的瞬时值表达式为u=36sin50πt（V）C.Rt处温度升高时，电压表V1、V2示数的比值不变D.Rt处温度升高时，电流表的示数变大，变压器输入功率变大
选项 A.在t=0．01s，穿过该矩形线圈的磁通量为零
B.变压器原线圈两端电压的瞬时值表达式为u=36sin50πt（V）
C.Rt处温度升高时，电压表V1、V2示数的比值不变
D.Rt处温度升高时，电流表的示数变大，变压器输入功率变大
答案 D
解析 在t=0．01s时，u=0，此时矩形线圈的磁通量最大，A项错误。由图甲可知该正弦交流电电压的最大值，周期T=2×10-2s，，则电压的瞬时值表达式，B项错误。当月Rt的温度升高时，Rt的阻值减小，副线圈电压不变，电流表A的示数增大，电阻R两端电压增大，电压表V2的示数减小，而电压表V1测量的输入电压大小不变，则电压表V1、V2示数的比值变大，C项错误。电流表A的示数变大，则输入电流变大，而输入电压不变，则输入功率变大，D项正确。
