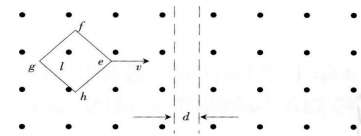

问题 如图所示，在宽度为 d 的无磁场区域的左右两侧，存在磁感应强度大小相同，方向垂直纸面向外的磁场。边 长 l 为 2d 的正方形金属线框 efgh 置于左侧区域，线框平面法线方向与磁场方向平行，对角线 fh 与磁场边界平行。 现使线框以速度 v 垂直于磁场边界从图示位置向右匀速运动，在整个线框穿越无磁场区域的全过程中，线框中感应 电流的方向( )。A．始终为顺时针方向 B．始终为逆时针方向 C．先为逆时针方向后为顺时针方向 D．先为顺时针方向后为逆时针方向
选项 A．始终为顺时针方向
B．始终为逆时针方向
C．先为逆时针方向后为顺时针方向
D．先为顺时针方向后为逆时针方向
答案 C
解析 在 e 点进入无磁场区域至厂经过一半无磁场区域的过程中，穿过金属线框 efgh 的向外的磁 感线减少，根据楞次定律，感应电流产生的磁场应向外，根据右手定则可知，感应电流的方向为逆时针。在 f 经过 一半无磁场区域至 g 点穿过无磁场区域的过程中，穿过金属线框 efgh 的向外的磁感线增加，根据楞次定律，感应 电流产生的磁场应向里，根据右手定则可知，感应电流的方向为顺时针。
