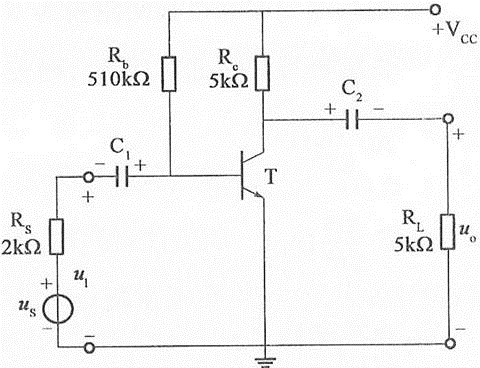

在图示电路VCC=12V,已知晶体管的β=80,rbe=1kΩ,电压放大倍数Au是( )。
A. Au=-4/(20×10^-3)=-200 B. Au=-4/0.7=-5.71 C. Au=-80×5/1=-400 D. Au=-80×2.5/1=-200
选项
A. Au=-4/(20×10^-3)=-200
B. Au=-4/0.7=-5.71
C. Au=-80×5/1=-400
D. Au=-80×2.5/1=-200
答案
D
解析
依据共射极放大电路的等效电路可知,电压放大倍数为:Au=-β(Re//RL)/rbe=-80×(5//5)/1=-80×2.5/1=-200。
